NXR — тепловые реле перегрузки до 630 А

Справочник по продукции Chint · Оборудование для защиты и управления двигателем

Описание

Тепловые реле перегрузки серии NXR предназначены для сетей переменного тока частотой 50/60 Гц напряжением до 690 В и током до 630 А. Защищают от перегрузки и обрыва фазы при продолжительном или прерывисто-продолжительном режиме работы двигателя. Имеют температурную компенсацию, индикацию срабатывания, автоматический и ручной сброс, тестирование и отключение. Устанавливаются отдельно или совместно с контакторами.

Соответствует: ГОСТ IEC 60947-4-1, ГОСТ IEC 60947-5-1.

Структура условного обозначения

NXR – X2 X3: обозначение серии
Типоразмер по номинальному току: 12; 25; 38; 100; 200; 630
Диапазон регулировки уставки тока: см. таблицу «Диапазоны регулировки уставки тока теплового реле»

Условия эксплуатации

Степень защиты: IP20 (лицевая сторона)
Рабочая температура: от -5 °C до +40 °C, среднесуточная не более +35 °C
Высота над уровнем моря: не более 2000 м
Допустимая влажность: в месте установки не должна превышать 50% при температуре 40 °C
Уклон монтажной поверхности относительно вертикальной плоскости: не более 5°
Место эксплуатации: без механических воздействий, ударов и вибрации
Степень загрязнения: 3; категория размещения: III

Основные технические параметры

Типоразмер (номинальный ток In, А)	NXR-12 (12); NXR-25 (25); NXR-38 (38); NXR-100 (100); NXR-200 (150); NXR-630 (630)
Класс теплового расцепления	10A
Номинальное напряжение изоляции Ui, В	690
Номинальное импульсное напряжение Uimp, кВ	6
Степень защиты	IP20 (NXR-12…100); IP00 (NXR-200, NXR-630)
Сброс	ручной и автоматический (NXR-200 и NXR-630 – только ручной)
Встроенные вспомогательные контакты	1НО+1НЗ; AC-15 380/400 В – 1,5 А; DC-13 220 В – 0,2 А
Установка	втычной контакт к контактору (NXR-12…100); отдельное устройство (NXR-200, NXR-630)

Графики и характеристики срабатывания

NXR — тепловые реле перегрузки до 630 А: Рекомендуемые предохранители и контакторы; времятоковая характеристика теплового реле — Рекомендуемые предохранители и контакторы; времятоковая характеристика теплового реле

Габаритные и установочные размеры

NXR — тепловые реле перегрузки до 630 А: Габаритно-присоединительные размеры NXR-12, NXR-25, NXR-38 — Габаритно-присоединительные размеры NXR-12, NXR-25, NXR-38

NXR — тепловые реле перегрузки до 630 А: Габаритно-присоединительные размеры NXR-100, NXR-200, NXR-630 — Габаритно-присоединительные размеры NXR-100, NXR-200, NXR-630

NXR — тепловые реле перегрузки до 630 А: Размеры сборок контактора NXC с тепловым реле NXR на монтажных блоках (NXC-06M…12M + NXR-12, NXC-06…38 + NXR-25/38) — Размеры сборок контактора NXC с тепловым реле NXR на монтажных блоках (NXC-06M…12M + NXR-12, NXC-06…38 + NXR-25/38)

NXR — тепловые реле перегрузки до 630 А: Размеры сборок NXC-40…100 + NXR-100 и NXR-12 с монтажным блоком MB-1 — Размеры сборок NXC-40…100 + NXR-100 и NXR-12 с монтажным блоком MB-1

NXR — тепловые реле перегрузки до 630 А: Размеры NXR-25, NXR-38, NXR-100 с монтажными блоками MB-2, MB-3, MB-4 — Размеры NXR-25, NXR-38, NXR-100 с монтажными блоками MB-2, MB-3, MB-4

Схемы

Таблицы выбора

NXR — тепловые реле перегрузки до 630 А: Диапазоны регулировки уставки тока, рабочие характеристики при перегрузке и обрыве фазы, выбор теплового реле — Диапазоны регулировки уставки тока, рабочие характеристики при перегрузке и обрыве фазы, выбор теплового реле

Дополнительные данные

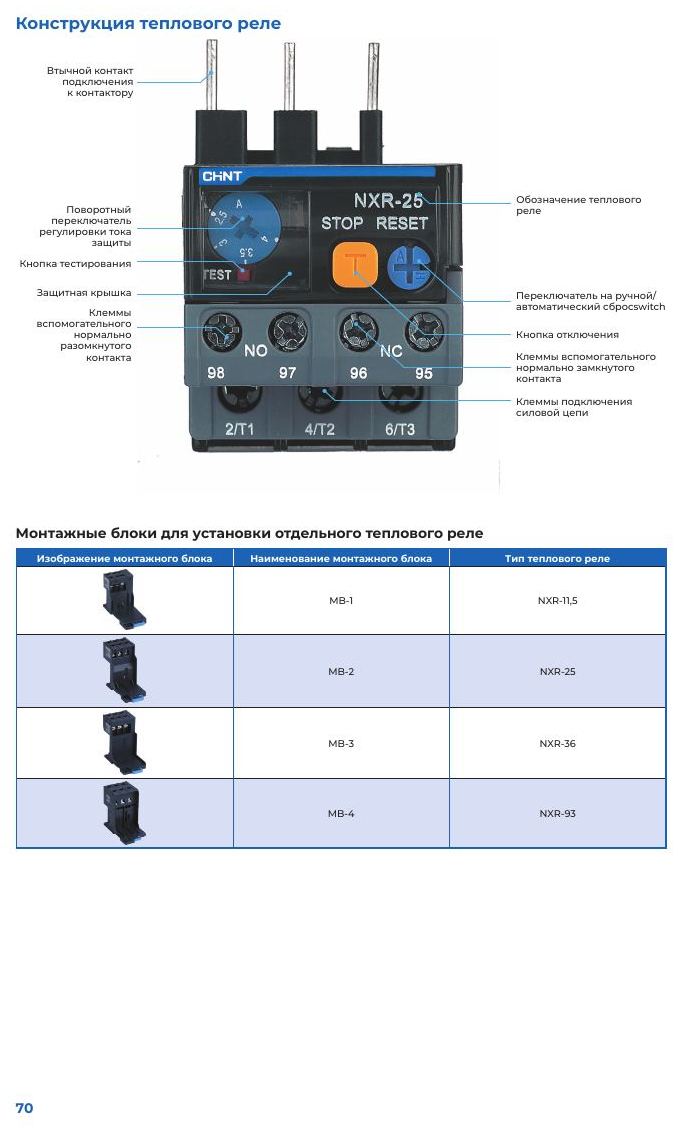

NXR — тепловые реле перегрузки до 630 А: Конструкция теплового реле; монтажные блоки MB для отдельной установки — Конструкция теплового реле; монтажные блоки MB для отдельной установки
