NXC — контакторы переменного тока 6–630 А

Справочник по продукции Chint · Оборудование для защиты и управления двигателем

Изделия серии NXC: 119 позиций →Изделия серии AX: 17 позиций →

Описание

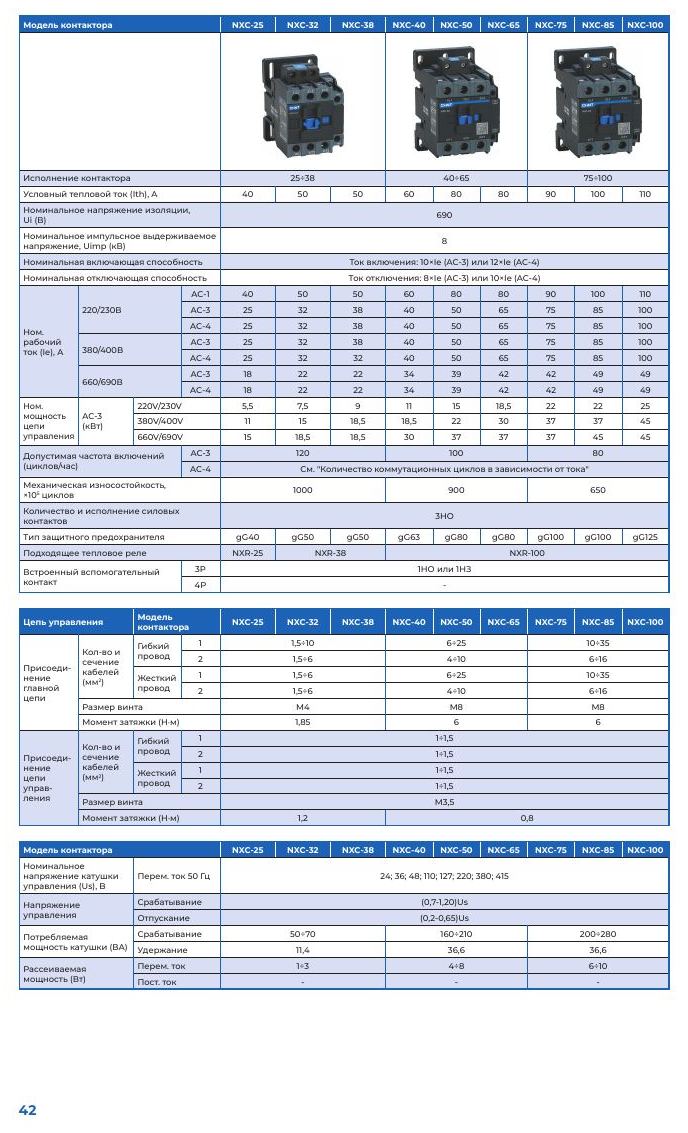

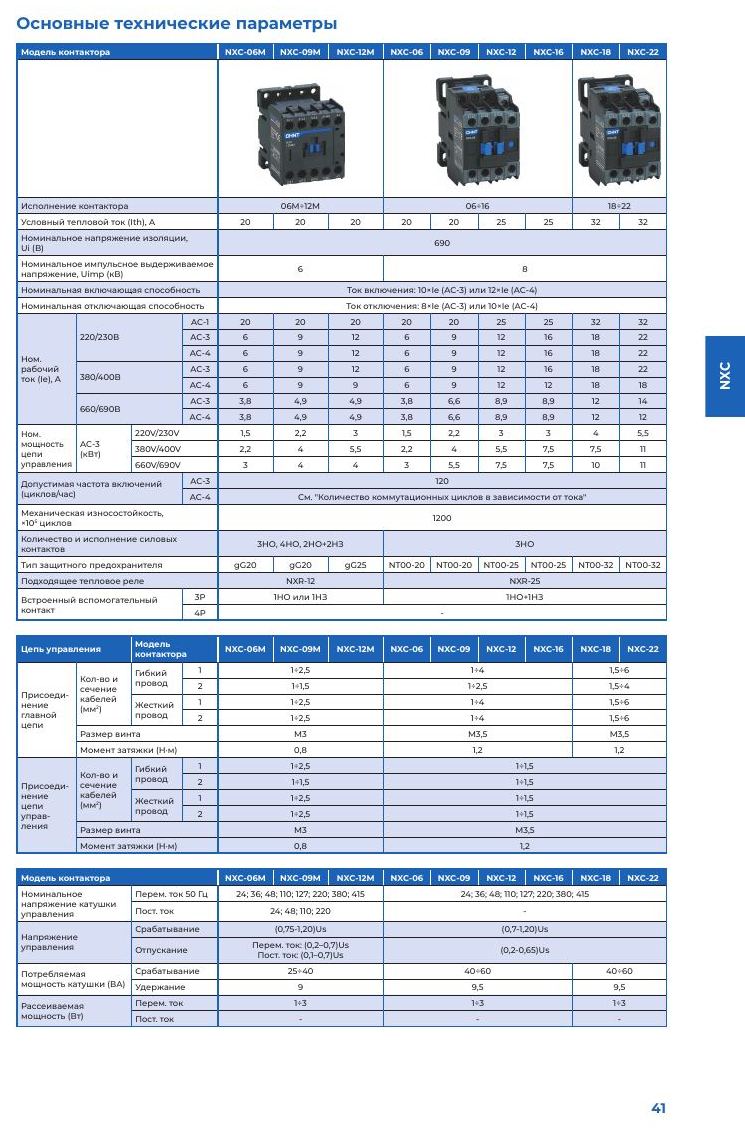

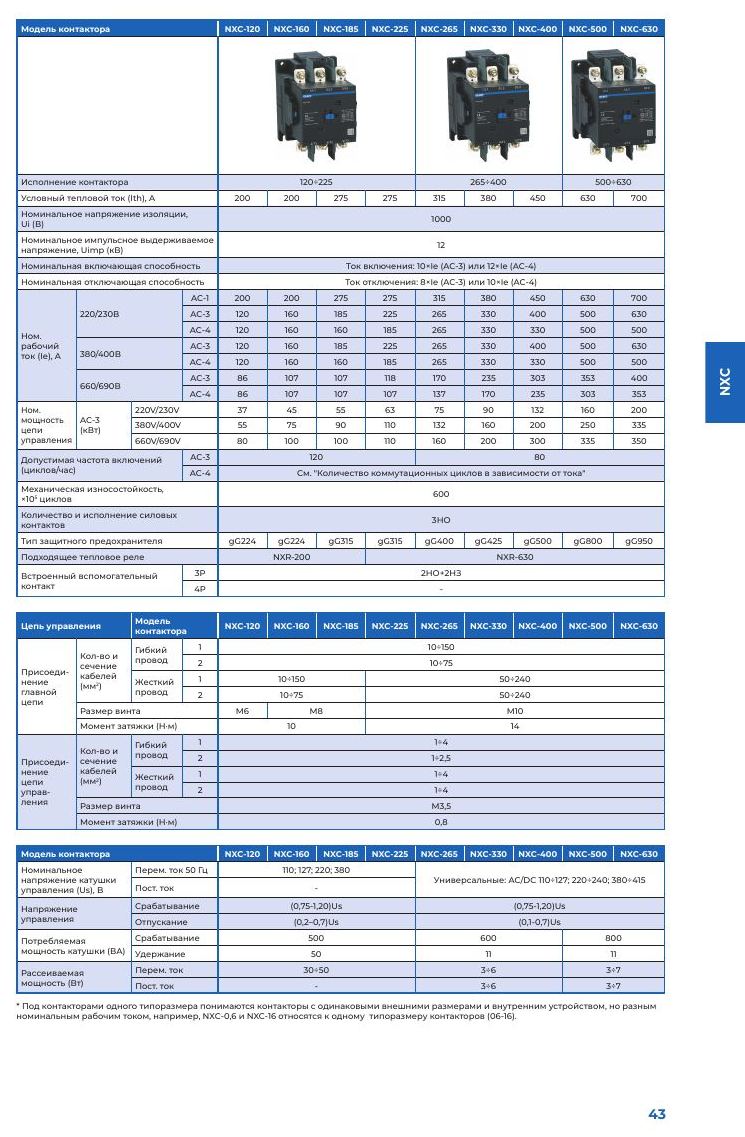

Контакторы серии NXC предназначены для сетей переменного тока частотой 50/60 Гц напряжением до 690 В и номинальным током до 630 А: частые пуски и управление двигателями. Совместно с тепловым реле защищают цепи от токов перегрузки. Выпускаются одиночные и реверсивные, трёх- и четырёхполюсные мини-контакторы NXC-06M…12M, а также исполнения с катушкой постоянного тока.

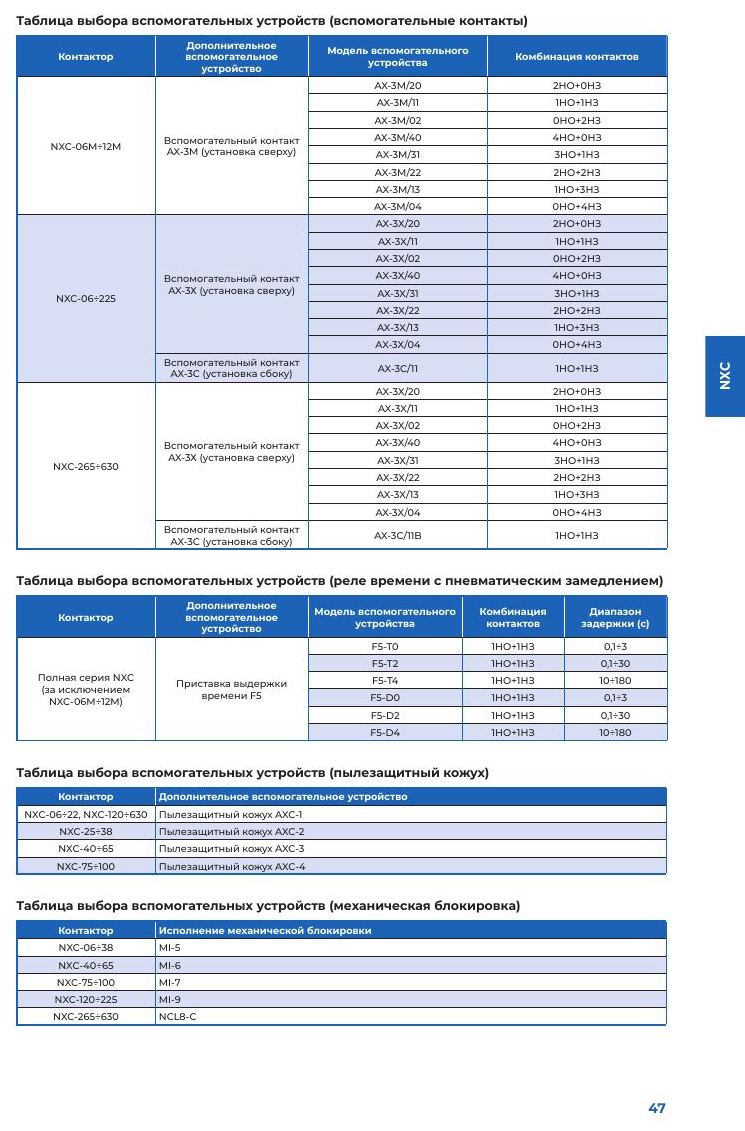

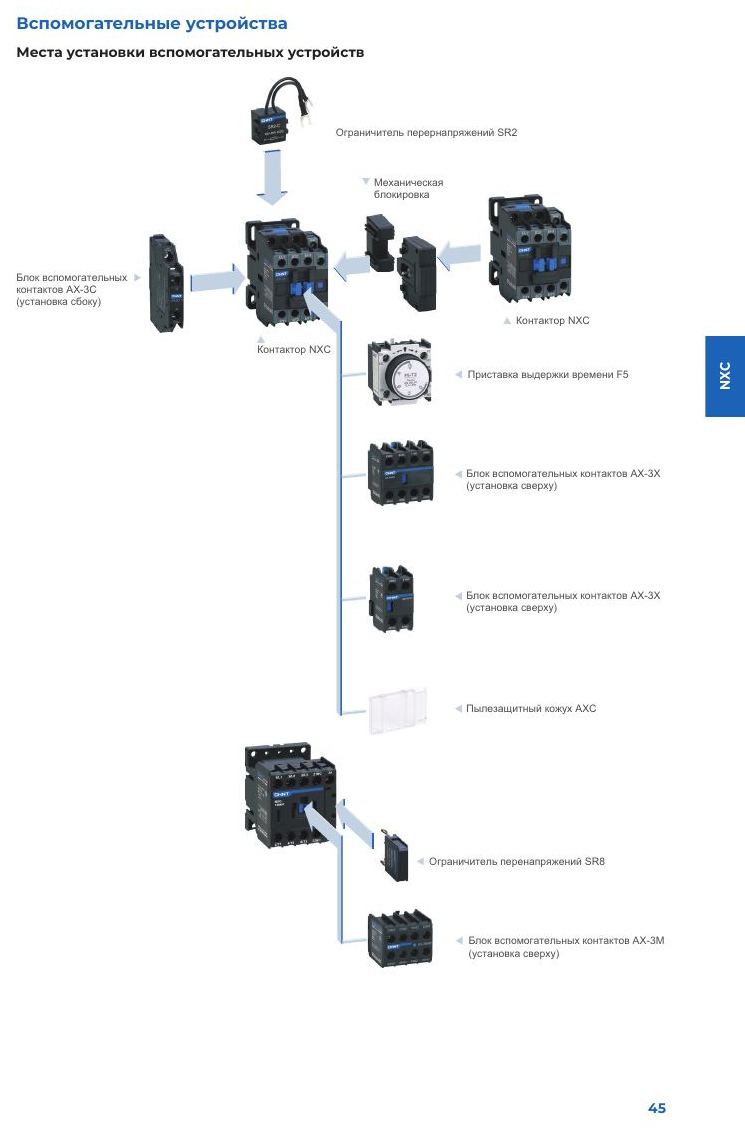

Вспомогательные устройства (серия AX): блоки вспомогательных контактов AX-3X и AX-3M (установка сверху), AX-3C (установка сбоку), приставки выдержки времени F5, пылезащитные кожухи AXC, механические блокировки MI и NCL8, ограничители перенапряжения SR2.

Соответствует: ГОСТ IEC 60947-4-1.

Структура условного обозначения

NXC – X2 X3 X4 X5: обозначение серии

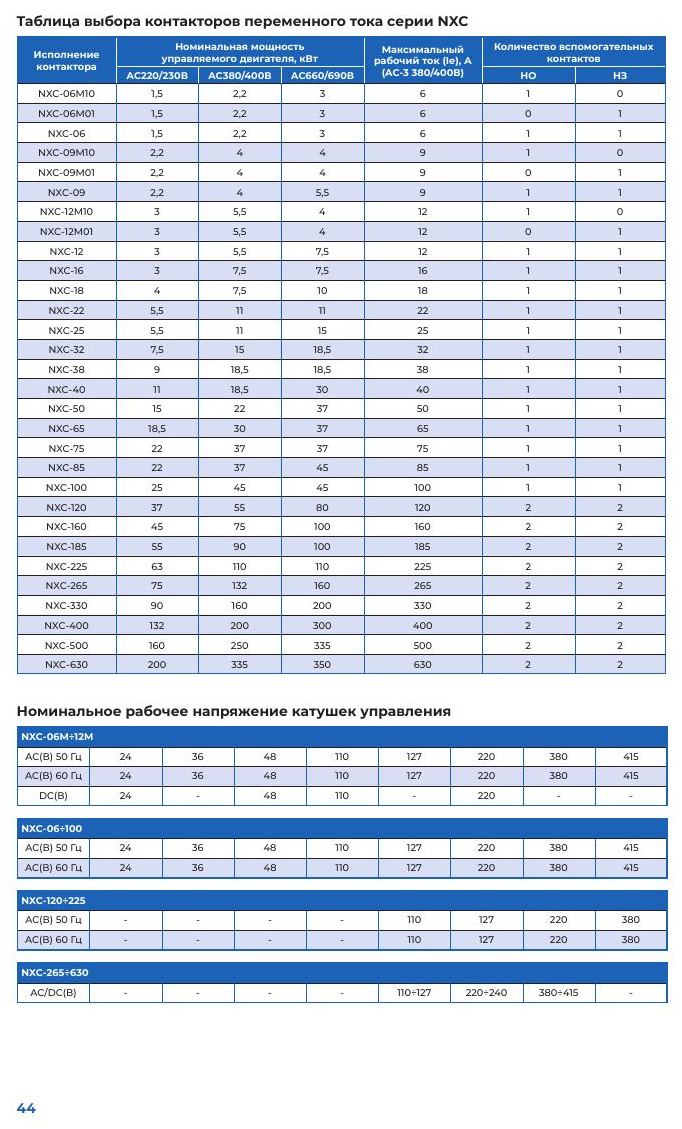

Номинальный ток контактора, А: 6; 9; 12; 16; 18; 22; 25; 32; 38; 40; 50; 65; 75; 85; 100; 120; 160; 185; 225; 265; 330; 400; 500; 630
Исполнение: пусто – одиночный; N – реверсивный
Напряжение катушки управления, В: 24; 36; 48; 110; 127; 220; 380; 415; 440; 480; 660 (6–225 А – только переменный ток; 265–630 А – переменный и постоянный)
Частота цепи управления: 50 Гц; 60 Гц; 50/60 Гц
Мини-контакторы: NXC-06M/09M/12M (3P) и NXC-06M…12M 4P; 10 – 1НО, 01 – 1НЗ; Z – катушка постоянного тока; N – реверсивный
Вспомогательные контакты: 6–100 А – 1НО+1НЗ; 120–630 А – 2НО+2НЗ

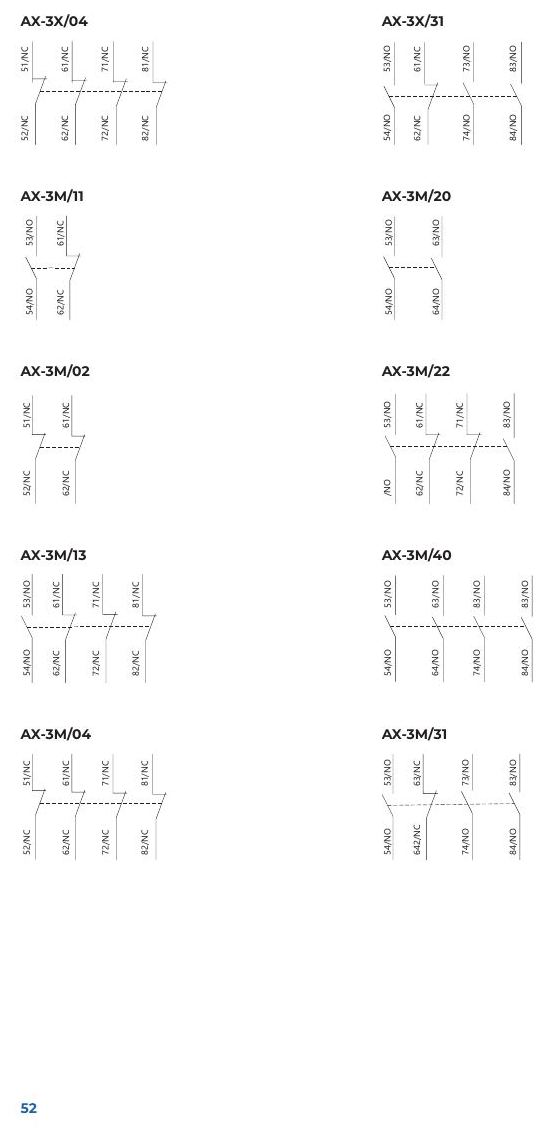

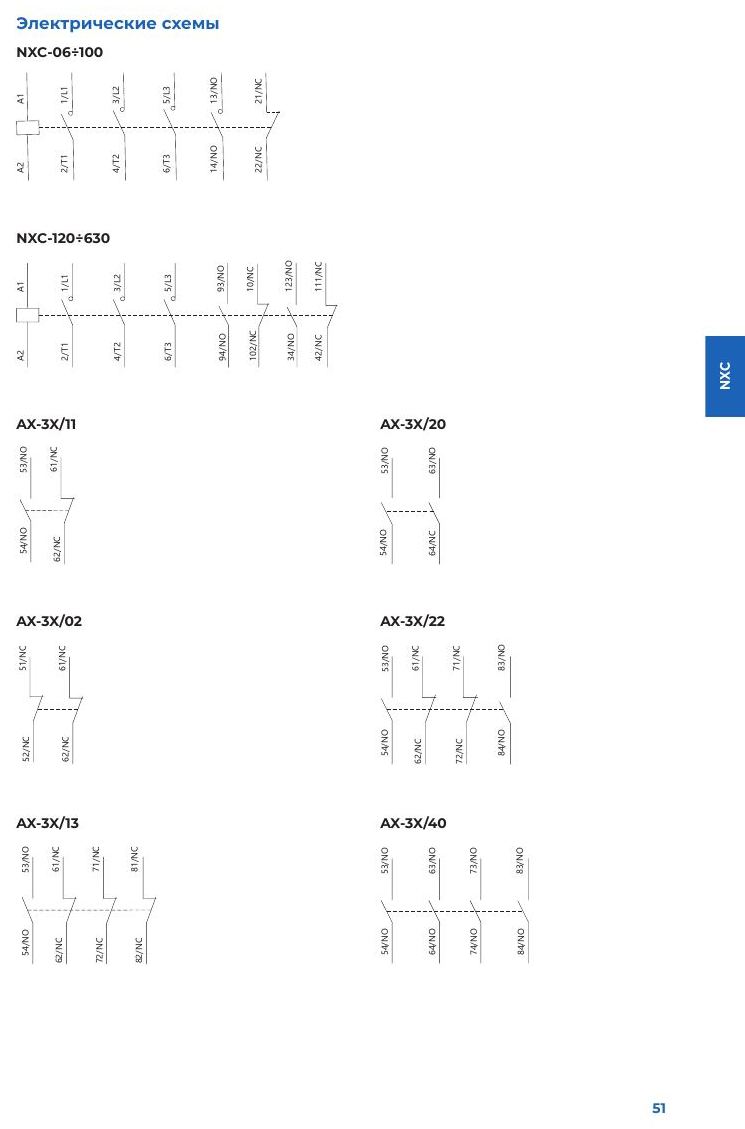

AX-3X/□□ – блок вспомогательных контактов сверху для 6–630 А: 02 (2НЗ), 20 (2НО), 11 (1НО+1НЗ), 22 (2НО+2НЗ), 04 (4НЗ), 40 (4НО), 13 (1НО+3НЗ), 31 (3НО+1НЗ)
AX-3M/□□ – то же для мини-контакторов NXC-06M…12M; AX-3C/11 – блок сбоку (1НО+1НЗ): A – для 6–225 А, B – для 265–630 А
Пылезащитный кожух AXC-□: 1 – NXC-06…22 и 120…630; 2 – NXC-25…38; 3 – NXC-40…65; 4 – NXC-75…100
Механическая блокировка MI-□: 5 – 9–32 А; 6 – 40–65 А (3P); 7 – 40–65 А (4P) и 80–95 А (3P); 8 – 80–95 А (4P); NCL8-C – для NXC-265…630

Условия эксплуатации

Степень защиты: IP20 (NXC-06…38); IP10 (NXC-40…100); IP00 (NXC-120…630)
Рабочая температура: от -35 °C до +70 °C
Высота над уровнем моря: не более 2000 м
Допустимая влажность: в месте установки не должна превышать 50% при температуре 70 °C
Уклон монтажной поверхности относительно вертикальной плоскости: не более 5°
Место эксплуатации: без механических воздействий, ударов и вибрации
Степень загрязнения: 3; категория размещения: III
