NS2(X) — автоматические выключатели для защиты и управления двигателями
Справочник по продукции Chint · Оборудование для защиты и управления двигателем
Описание
Автоматические выключатели серии NS2 предназначены для сетей переменного тока частотой 50/60 Гц напряжением до 690 В и номинальным током до 80 А. Они защищают двигатели от перегрузки, обрыва фазы и короткого замыкания и служат для управления редкими пусками; также могут применяться для защиты распределительных линий, трёхфазных асинхронных двигателей с короткозамкнутым ротором и прочих нагрузок.

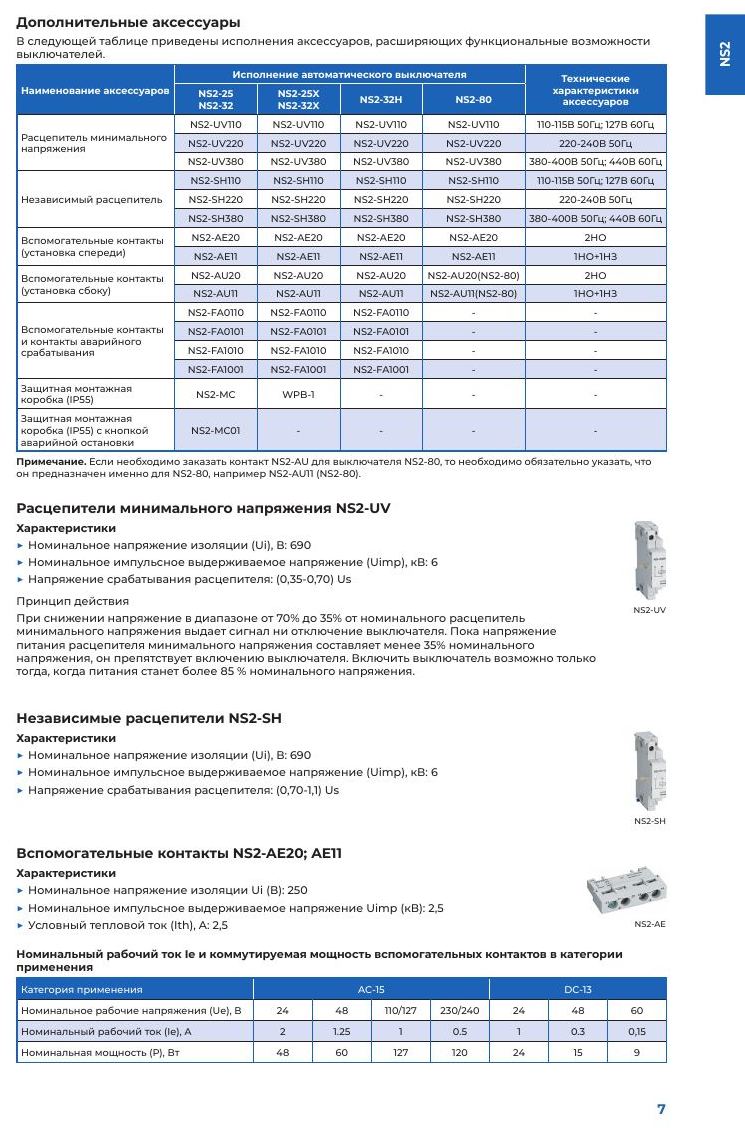

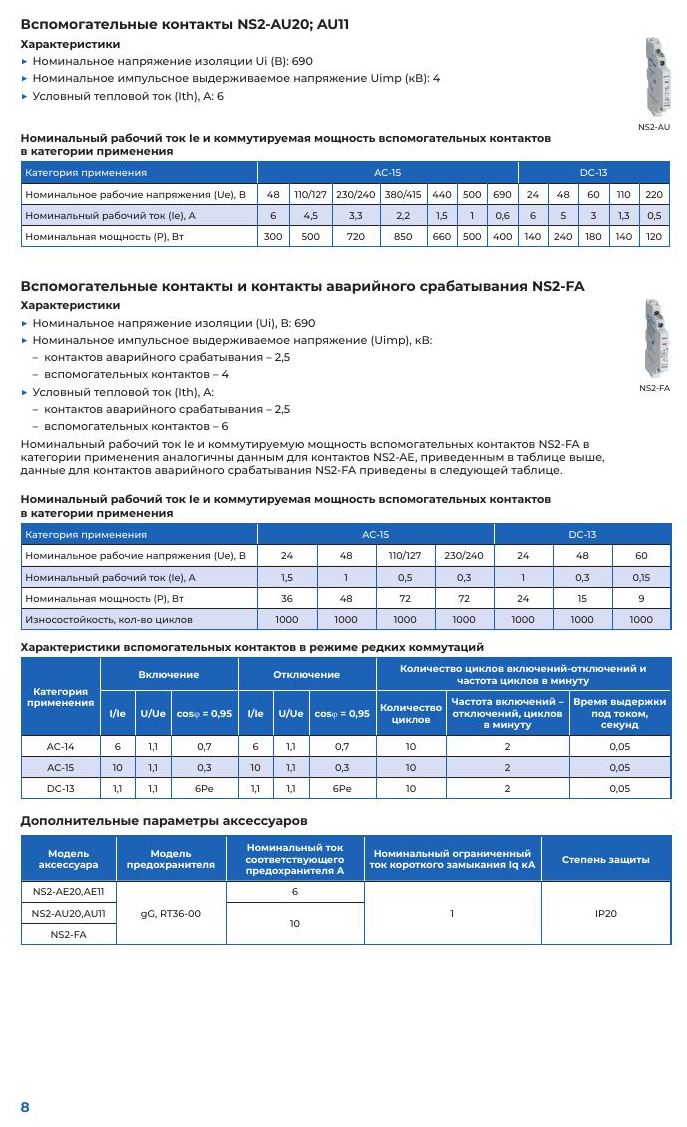

Функции расширяются аксессуарами: расцепители минимального напряжения NS2-UV и независимые расцепители NS2-SH, вспомогательные контакты NS2-AE, NS2-AU, контакты аварийной сигнализации NS2-FA, защитные монтажные коробки NS2-MC (IP55).
Соответствует: ГОСТ IEC 60947-1, ГОСТ IEC 60947-2.
Структура условного обозначения
- NS2 – X2 X3 X4: обозначение серии
- Типоразмер выключателя: 25; 32; 80
- Исполнение органа управления: поворотная ручка; управление кнопками
- Номинальный ток In, А (NS2-25): 0,16; 0,25; 0,4; 0,63; 1; 1,6; 2,5; 4; 6,3; 10; 14; 18; 23; 25
- Номинальный ток In, А (NS2-32): 0,16; 0,25; 0,4; 0,63; 1; 1,6; 2,5; 4; 6,3; 10; 14; 18; 23; 25; 32
- Номинальный ток In, А (NS2-80): 25; 32; 40; 50; 65; 80
Условия эксплуатации
- Степень защиты: IP20 (лицевая сторона)
- Рабочая температура: от -25 °C до +40 °C
- Температура хранения: от -25 °C до +70 °C
- Высота над уровнем моря: не более 2000 м
- Допустимая влажность: в месте установки не должна превышать 50% при температуре 40 °C
- Уклон монтажной поверхности относительно вертикальной плоскости: не более 5°
Основные технические параметры
| Номинальный ток типоразмера Inm, А | 25 (NS2-25, 25X); 32 (NS2-32, 32X, 32H); 80 (NS2-80) |
| Количество полюсов | 3 |
| Номинальное рабочее напряжение Ue, В | AC 230/240, 400/415, 440, 500, 690 |
| Номинальное напряжение изоляции Ui, В | 690 |
| Номинальное импульсное напряжение Uimp, кВ | 8 |
| Номинальная частота, Гц | 50/60 |
| Категория применения | AC-3 |
| Частота включений в час | не более 30 (NS2-25, NS2-32); не более 25 (NS2-80) |
| Совместимые серии контакторов | NC1, NC8 |
| Установка | на DIN-рейку 35 мм |
| Сечение медного кабеля, мм² | 1–6 (NS2-25, NS2-32); 2–25 (NS2-80) |
| Момент затяжки винтов, Н·м | 1,7 (NS2-25, NS2-32); 6 (NS2-80) |

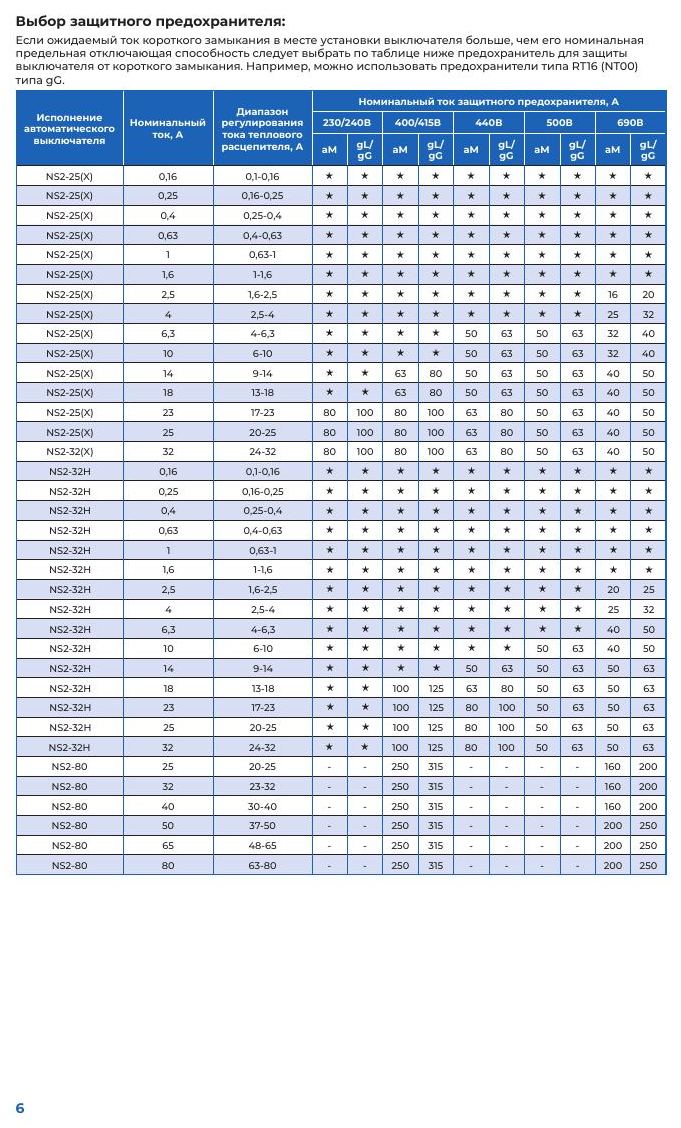

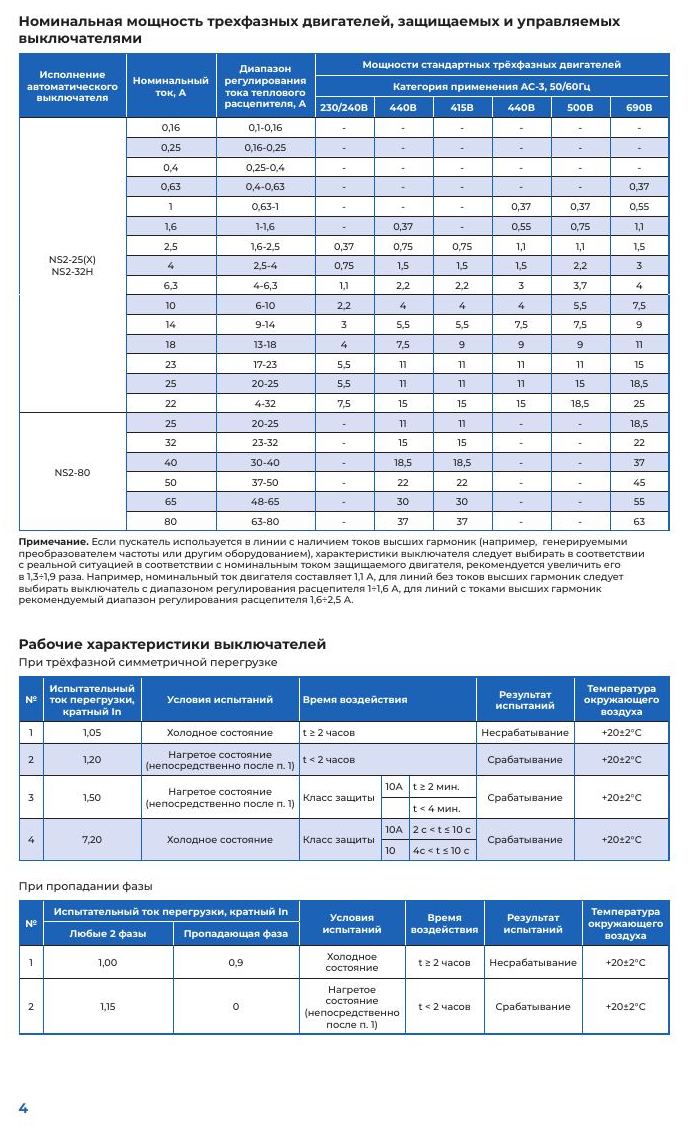

Таблицы технических параметров
Графики и характеристики срабатывания
Габаритные и установочные размеры

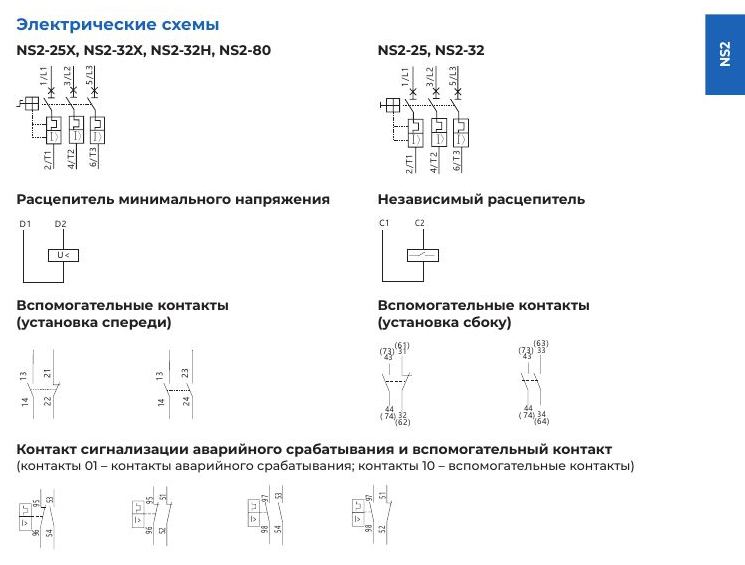

Схемы
Таблицы выбора
Дополнительные данные
