NC2 — контакторы переменного тока 115–800 А

Справочник по продукции Chint · Оборудование для защиты и управления двигателем

Описание

Контакторы серии NC2 предназначены для сетей переменного тока частотой 50/60 Гц напряжением до 690 В и номинальным током до 800 А: частые пуски и управление двигателями переменного тока. Совместно с тепловым реле образуют электромагнитный пускатель для защиты цепей от перегрузки.

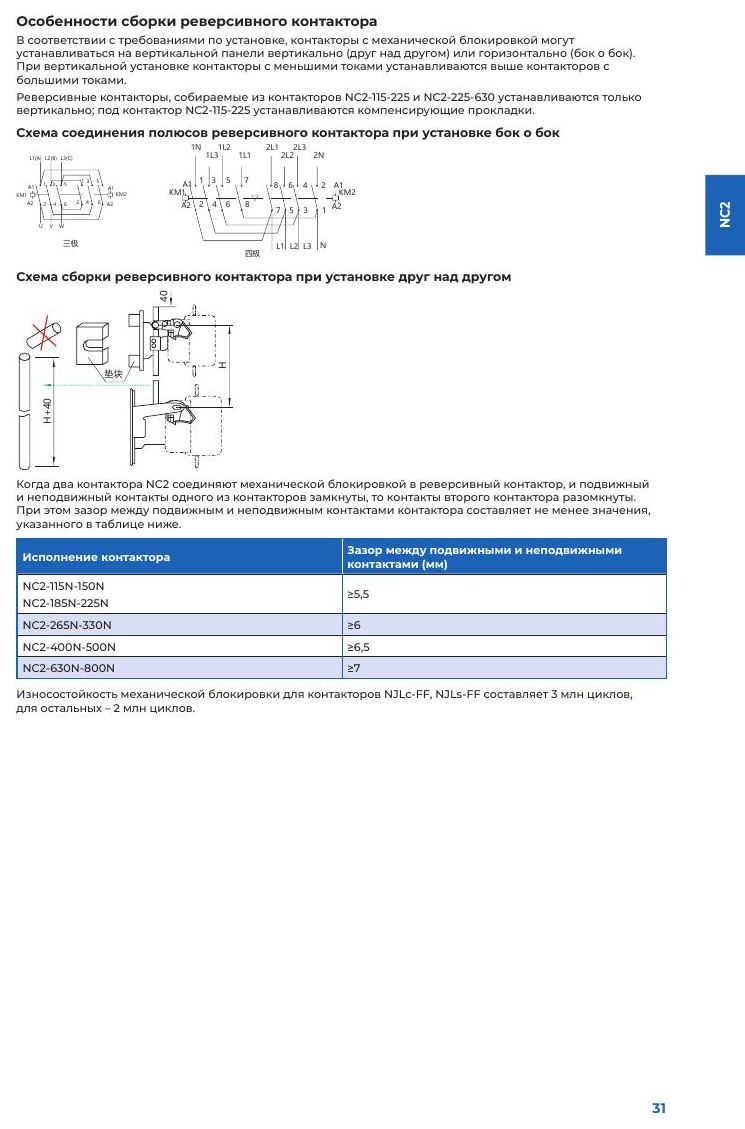

Конструкция: основание, магнитная система, контактная система с двойным разрывом цепи, дугогасительная система. Катушка и магнитная система выполнены единым блоком, извлекаемым из основания. Зона ионизации при отключении мала (например, 10 мм у NC2-115…265 при 200–500 В). Можно установить два блока вспомогательных контактов (до 8 пар), приставку выдержки времени; возможна горизонтальная или вертикальная механическая блокировка двух или трёх контакторов в 3- и 4-полюсном исполнении.

Соответствует: ГОСТ Р IEC 60947-4-1, GB/T 14048.4.

Структура условного обозначения

• NC2 – X2 X3 X4: обозначение серии
• Номинальный ток, А: 115; 150; 185; 225; 265; 330; 400; 500; 630; 800
• Исполнение: Z – контактор постоянного тока; N – реверсивный; NS – горизонтальная установка; NC – вертикальная установка
• Количество полюсов: пусто – 3 полюса; 4P – 4 полюса

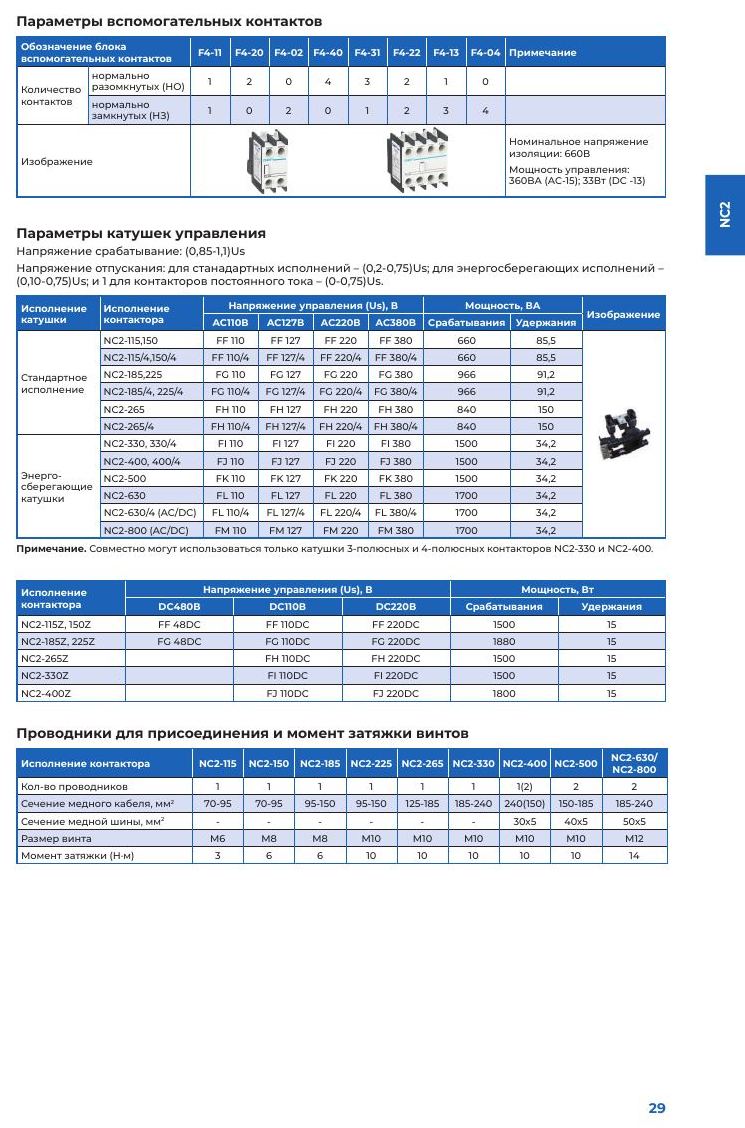

• Блок вспомогательных контактов F4-□□ (число НО и НЗ контактов)
• Приставка выдержки времени F5-□□: T – на включение, D – на отключение; 0 – 0,1–3 с, 2 – 0,1–30 с, 4 – 10–180 с

Условия эксплуатации

• Степень защиты: IP20 (лицевая сторона)
• Рабочая температура: от -25 °C до +40 °C
• Высота над уровнем моря: не более 2000 м
• Допустимая влажность: в месте установки не должна превышать 50% при температуре 40 °C
• Уклон монтажной поверхности относительно вертикальной плоскости: не более 5°
• Место эксплуатации: без механических воздействий, ударов и вибрации
• Степень загрязнения: 3; категория размещения: III

Основные технические параметры

Таблицы технических параметров

Габаритные и установочные размеры

Схемы
