CJX1 — вакуумные контакторы переменного тока

Справочник по продукции Chint · Оборудование для защиты и управления двигателем

Описание

Вакуумные контакторы переменного тока CJX1-K предназначены для цепей переменного тока частотой 50/60 Гц с номинальным рабочим напряжением до 1000 В и током до 820 А: дистанционное включение и отключение цепи. Совместно с тепловым реле перегрузки или электронной защитой образуют вакуумный электромагнитный пускатель, в особенности подходящий для взрывозащищённого исполнения. Применяются в горнодобывающей, металлургической, нефтедобывающей, химической и других отраслях, в легковоспламеняющихся, взрывоопасных и агрессивных средах.

Соответствует: ГОСТ IEC 60947-4-1.

Структура условного обозначения

• CJX1 – X2 X3 X4 K: обозначение серии
• X2: ток в категории применения AC-3 при 380 В, А
• X3: количество НО дополнительных контактов; X4: количество НЗ дополнительных контактов
• K: вакуумный

Условия эксплуатации

• Степень защиты: IP20 (лицевая сторона)
• Рабочая температура: от -25 °C до +60 °C
• Высота над уровнем моря: не более 2000 м
• Допустимая влажность: в месте установки не должна превышать 50% при температуре 40 °C
• Уклон монтажной поверхности относительно вертикальной плоскости: не более 5°
• Место эксплуатации: без механических воздействий, ударов и вибрации
• Степень загрязнения: 3; категория размещения: III

Основные технические параметры

Таблицы технических параметров

Габаритные и установочные размеры

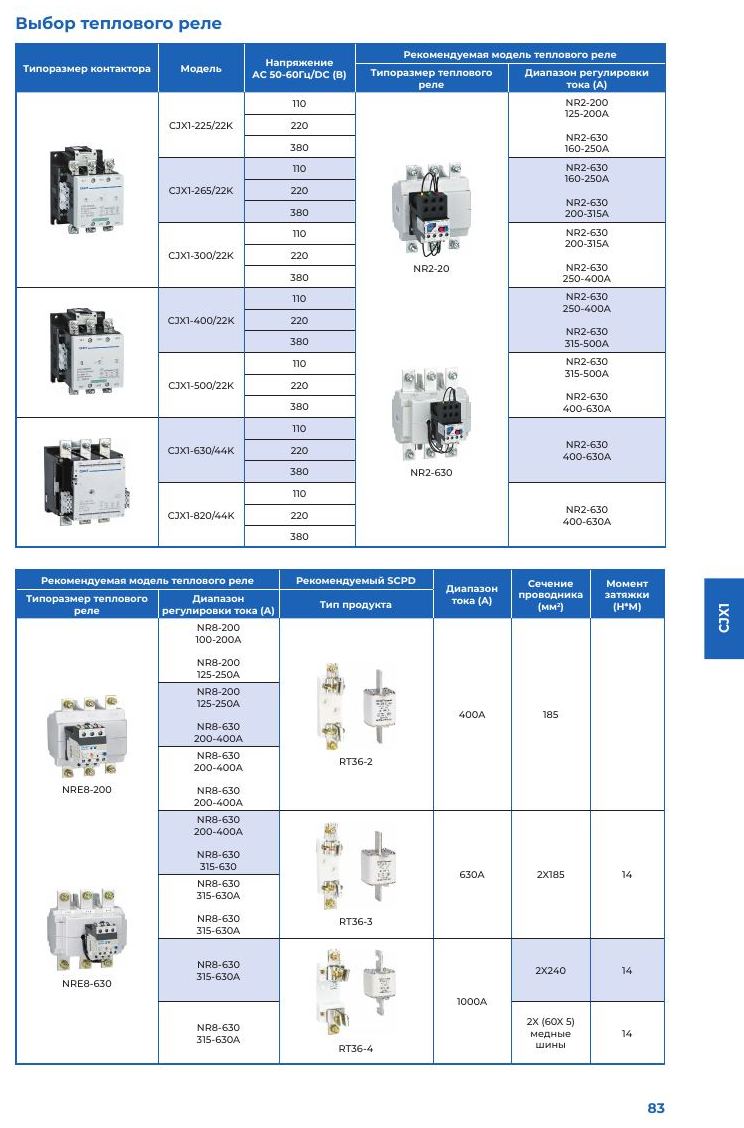

Таблицы выбора
