NJR2 — устройства плавного пуска 7,5–500 кВт

Справочник по продукции Chint · Оборудование для защиты и управления двигателем

Описание

Устройства плавного пуска серии NJR2 предназначены для плавного пуска, остановки и защиты асинхронных электродвигателей от перегрузки, короткого замыкания, обрыва фазы, потери нагрузки, повышения и понижения напряжения, а также для ограничения пускового тока. Применяются для насосов, конвейеров, дробилок, мешалок, мельниц, центрифуг, вентиляторов с большой инерционной массой и т. п.

Принцип работы: регулировкой угла отсечки трёхфазных встречно-параллельных тиристоров напряжение на двигателе нарастает от заданного начального значения до номинального, ток при пуске снижается. По завершении пуска замыкается шунтирующий контактор. Устройство относится к пускателям с пониженным напряжением: пусковой момент несколько уменьшается.

Соответствует: ГОСТ IEC 60947-4-2, GB/T 14048.6.

Структура условного обозначения

NJR2 – X2 X3: обозначение серии
Мощность управляемого двигателя, кВт: 7,5; 11; 15; 18,5; 22; 30; 37; 45; 55; 75; 90; 110; 132; 160; 185; 220; 250; 280; 315; 355; 400; 450; 500
Назначение: D – блок управления плавным пуском

Преимущества

Съёмная панель управления – удобна для дистанционного контроля и управления
Полностью алюминиевый корпус (75 кВт и ниже): лучшее рассеивание тепла, естественное воздушное охлаждение, экономия места
Интерфейс RS485 (требуется дополнительный модуль связи); три релейных выхода во всех исполнениях
Отображение рабочего напряжения и тока, кода неисправности и данных; функция плавного пуска «ведущий/ведомый»

Условия эксплуатации

Степень защиты: IP20
Рабочая температура: от -10 °C до +40 °C; свыше +40 °C ток снижают на 2% на каждый градус
Температура хранения: от -45 °C до +70 °C
Относительная влажность воздуха менее 95% без образования конденсата
Высота над уровнем моря: до 1000 м без снижения; выше – снижение тока на 0,5% на каждые 100 м
Место эксплуатации: без ударов и вибрации (менее 0,5g), без брызг воды и росы, без пыли, агрессивных газов, масляного тумана и пара, без прямых солнечных лучей и источников электромагнитного излучения
Степень загрязнения: 3; категория размещения: III

Основные технические параметры

Напряжение основного источника питания, В	380 ±57
Номинальное напряжение изоляции Ui, В	660
Номинальное импульсное напряжение Uimp, кВ	2
Частота сети, Гц	50 ±1
Двигатель	трёхфазный асинхронный с короткозамкнутым ротором
Диапазон мощности двигателя, кВт	7,5–500
Номинальный рабочий ток Ie, А	15–900
Ограничение пускового тока, % Ie	50–500
Охлаждение	естественное воздушное
Частота включений	не более 10 раз в час (чем тяжелее нагрузка, тем реже)
Время плавного пуска, с	2–60
Время плавной остановки, с	0–60
Задержка пуска, с	0–999
Начальное напряжение плавного пуска, % Ue	30–70
Диапазон ограничения тока при плавном пуске, % Ie	50–500
Диапазон ограничения тока при плавном останове, % Ie	20–100
7,5 кВт	NJR2-7.5D; номинальный ток 15 А
11 кВт	NJR2-11D; номинальный ток 22 А
15 кВт	NJR2-15D; номинальный ток 29 А
18,5 кВт	NJR2-18.5D; номинальный ток 36 А
22 кВт	NJR2-22D; номинальный ток 42 А
30 кВт	NJR2-30D; номинальный ток 57 А
37 кВт	NJR2-37D; номинальный ток 70 А
45 кВт	NJR2-45D; номинальный ток 84 А
55 кВт	NJR2-55D; номинальный ток 103 А
75 кВт	NJR2-75D; номинальный ток 140 А
90 кВт	NJR2-90D; номинальный ток 167 А
110 кВт	NJR2-110D; номинальный ток 207 А
132 кВт	NJR2-132D; номинальный ток 248 А
150 кВт	NJR2-150D; номинальный ток 280 А
160 кВт	NJR2-160D; номинальный ток 300 А
185 кВт	NJR2-185D; номинальный ток 349 А
200 кВт	NJR2-200D; номинальный ток 375 А
220 кВт	NJR2-220D; номинальный ток 404 А
250 кВт	NJR2-250D; номинальный ток 459 А
280 кВт	NJR2-280D; номинальный ток 514 А
315 кВт	NJR2-315D; номинальный ток 579 А

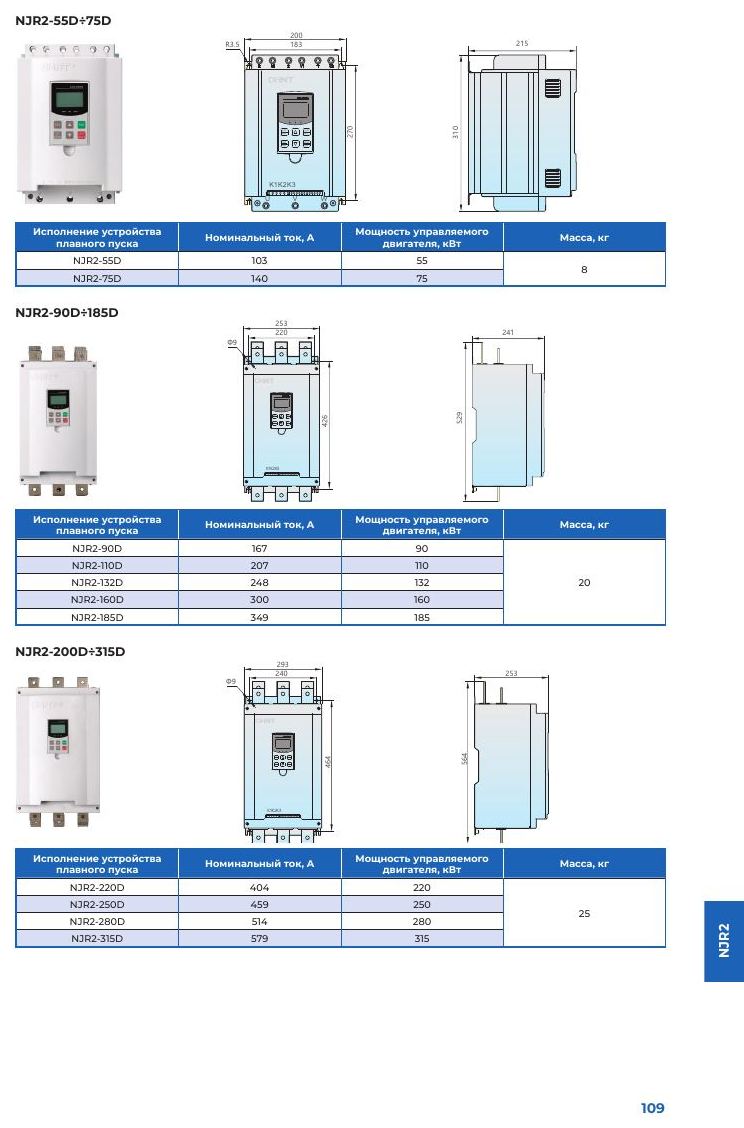

Таблица выбора по мощности двигателя

7,5 кВт: NJR2-7.5D; номинальный ток 15 А
11 кВт: NJR2-11D; номинальный ток 22 А
15 кВт: NJR2-15D; номинальный ток 29 А
18,5 кВт: NJR2-18.5D; номинальный ток 36 А
22 кВт: NJR2-22D; номинальный ток 42 А
30 кВт: NJR2-30D; номинальный ток 57 А
37 кВт: NJR2-37D; номинальный ток 70 А
45 кВт: NJR2-45D; номинальный ток 84 А
55 кВт: NJR2-55D; номинальный ток 103 А
75 кВт: NJR2-75D; номинальный ток 140 А
90 кВт: NJR2-90D; номинальный ток 167 А
110 кВт: NJR2-110D; номинальный ток 207 А
132 кВт: NJR2-132D; номинальный ток 248 А
150 кВт: NJR2-150D; номинальный ток 280 А
160 кВт: NJR2-160D; номинальный ток 300 А
185 кВт: NJR2-185D; номинальный ток 349 А
200 кВт: NJR2-200D; номинальный ток 375 А
220 кВт: NJR2-220D; номинальный ток 404 А
250 кВт: NJR2-250D; номинальный ток 459 А
280 кВт: NJR2-280D; номинальный ток 514 А
315 кВт: NJR2-315D; номинальный ток 579 А

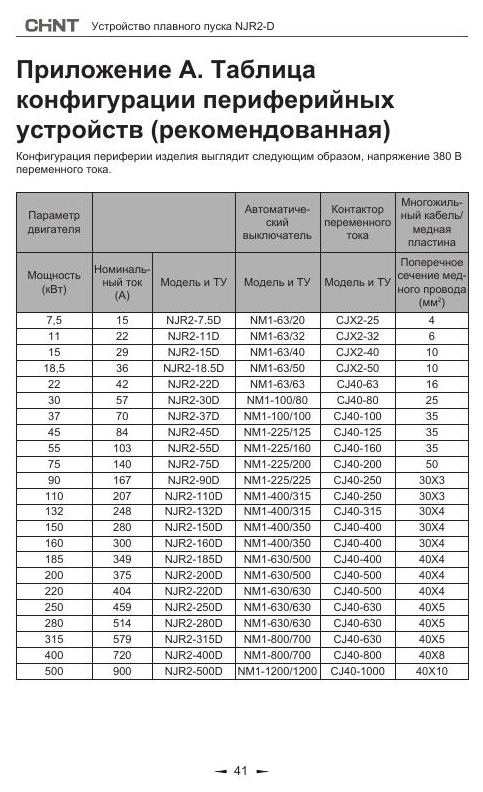

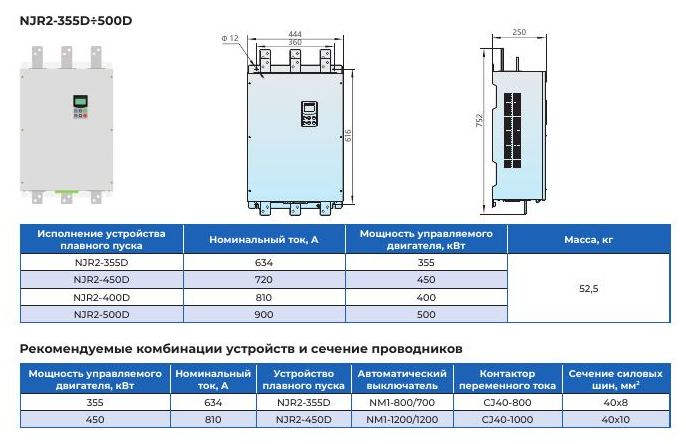

Для мощностей 355–500 кВт токи и периферию уточняйте по таблице на чертеже; мощности выше 315 кВт – по согласованию

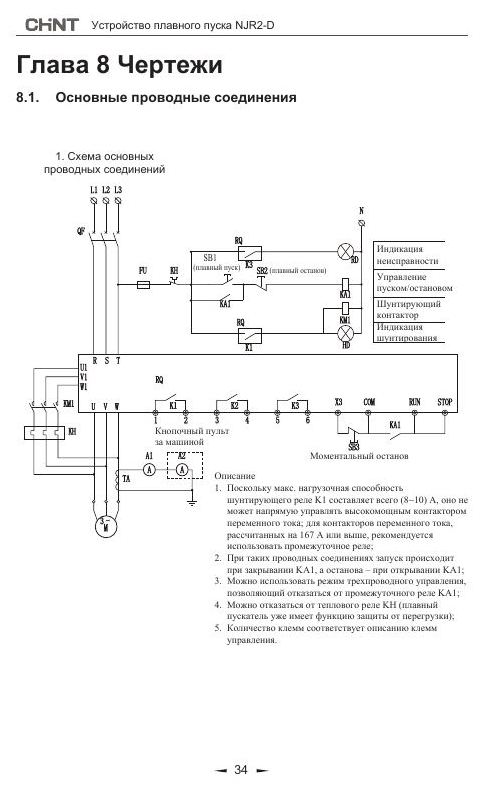

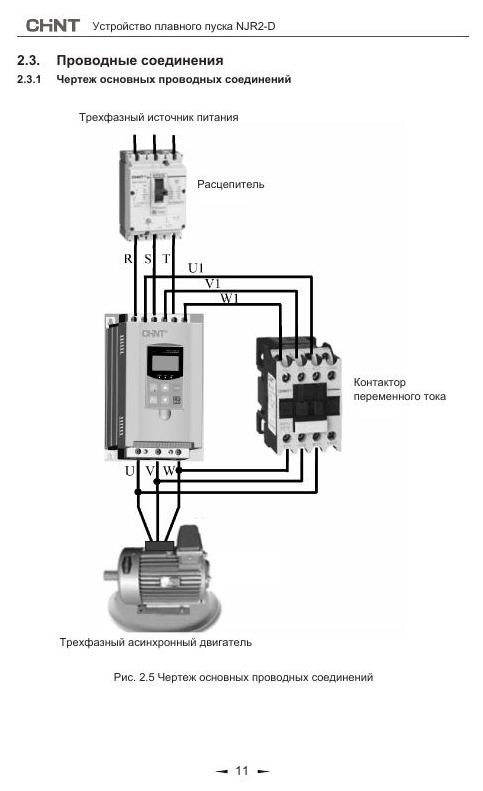

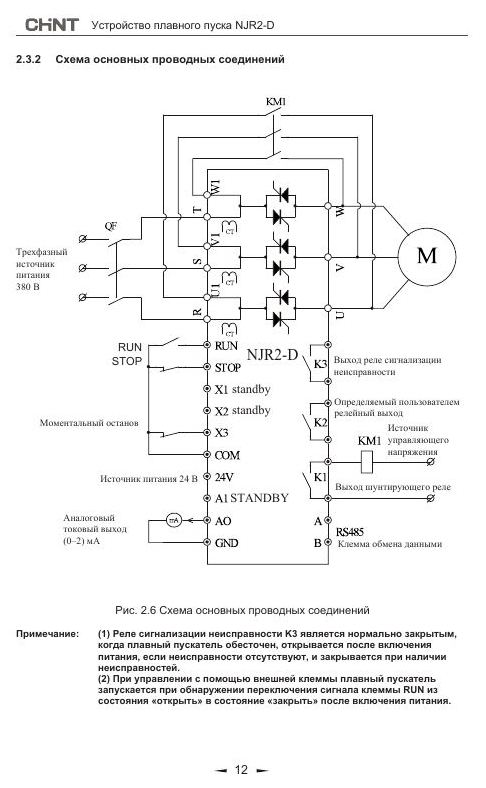

Схема подключения

Силовая цепь: трёхфазное питание 380 В через автоматический выключатель на клеммы R, S, T; выход U, V, W – к двигателю
Шунтирующий контактор KM: входы U1, V1, W1 каждого полюса соединяются с выходами U, V, W (иначе при переключении на шунт возможно короткое замыкание); управляется реле K1
Пуск и останов: клеммы RUN и STOP с общей точкой COM; двухпроводное или трёхпроводное управление (параметр F13)
Клемма X3 (аварийный останов) при отгрузке замкнута на COM; при размыкании устройство прекращает выдавать напряжение и сообщает об обрыве цепи
Реле сигнализации неисправности K3, программируемое реле K2 и шунтирующее реле K1 подключаются к цепи управления контактором
Не подключать цепь коррекции коэффициента мощности к клеммам двигателя; при длине кабеля до двигателя более 50 м рекомендуется выходной дроссель
При неверном направлении вращения поменять местами любые две фазы U, V, W; не запускать и не останавливать устройство коммутацией питания главной цепи
Для K1/K2/K3 рекомендуется RC-цепь параллельно обмотке контактора: R 10–100 Ом, C 0,01–1 мкФ
Управляющий провод – сечением до 2,5 мм², момент затяжки до 0,4 Н·м, отдельно от силового кабеля

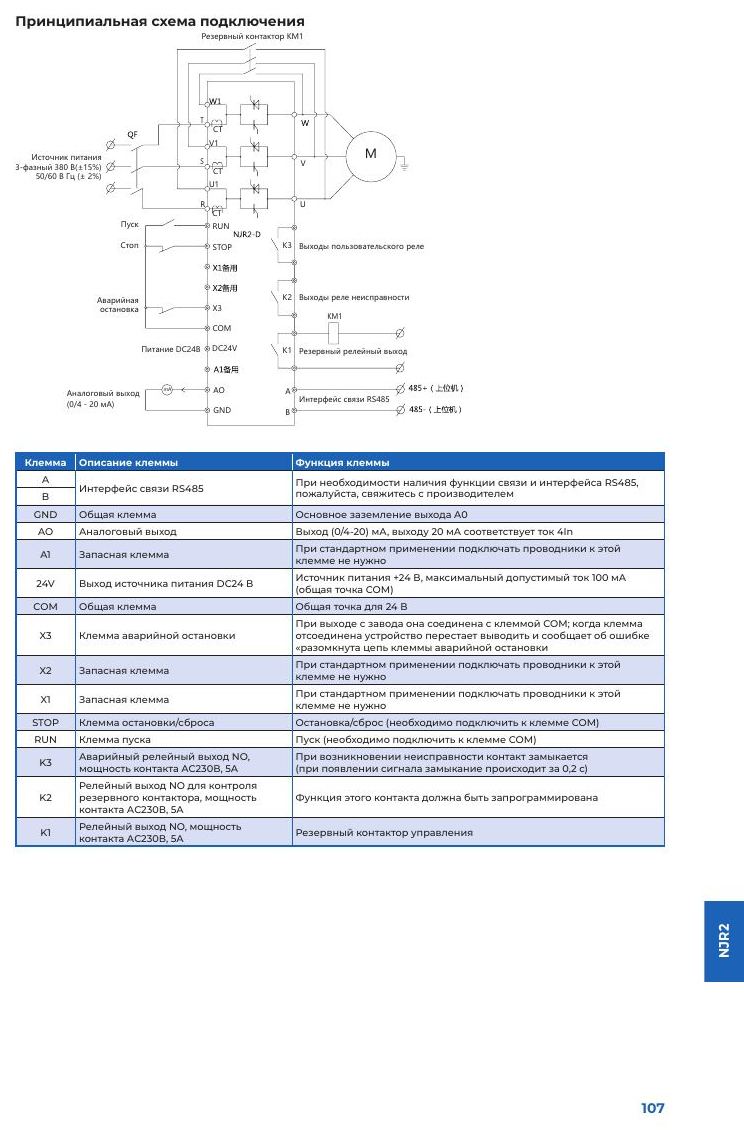

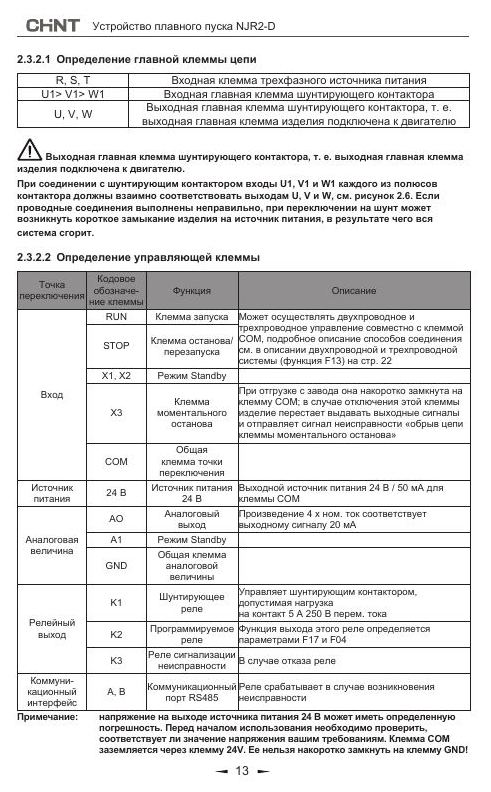

Назначение клемм

R, S, T – вход трёхфазного питания; U1, V1, W1 – входы шунтирующего контактора; U, V, W – выход к двигателю
RUN – клемма пуска (подключается к COM); STOP – клемма остановки/сброса (подключается к COM)
X1, X2, A1 – резервные клеммы (в стандартной схеме не используются)
X3 – клемма аварийной остановки; COM – общая точка
24V – источник питания +24 В с общей точкой COM (по паспорту до 100 мА, в руководстве указано 50 мА); клемму COM нельзя замыкать на GND
AO – аналоговый выход 0/4–20 мА (20 мА соответствует току 4In); GND – общая клемма
K1 – релейный выход (НО, AC 230 В, 5 А): управление шунтирующим контактором
K2 – программируемый релейный выход (НО, AC 230 В, 5 А): функция задаётся параметрами F17 и F04
K3 – аварийный релейный выход (НО, AC 230 В, 5 А): при неисправности контакт замыкается (около 0,2 с)
A, B – интерфейс связи RS485

Режимы пуска и останова (параметр F11, F02)

F11 = 0 – пуск с ограничением тока: напряжение растёт, пока ток не достигнет уставки F06; затем ток удерживается на этом уровне
F11 = 1 – линейная характеристика напряжения (заводская): от начального F00 до номинального; ток при пуске не более 400% номинального
F11 = 2 – скачок + пуск с ограничением тока; F11 = 3 – скачок + пуск по напряжению (преодоление трения покоя)
F11 = 4 – линейная характеристика тока: мощный разгон, пригодна для двухполюсных двигателей, сокращает время пуска
F11 = 5 – пуск по напряжению с токоограничительным двойным замкнутым контуром: универсальный режим при строгих ограничениях тока
Останов: при F02 = 0 – немедленный (заводская настройка); при F02 больше 0 – плавный останов по линейной характеристике, для водяных насосов достаточно 2–4 с
Управление пуском (F13): с клавиатуры, внешними клеммами или по связи, в различных сочетаниях; F13 = 7 – все операции пуска и останова запрещены

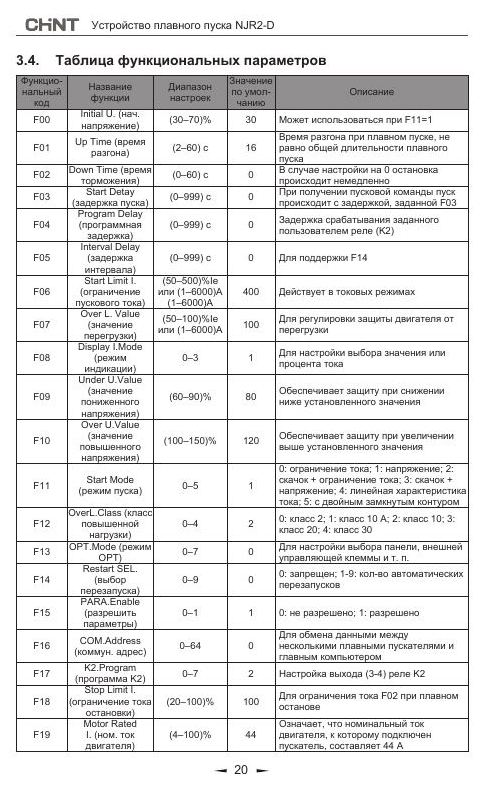

Параметры настройки (код, диапазон, значение по умолчанию)

F00 – начальное напряжение: 30–70% Ue, 30
F01 – время разгона при плавном пуске: 2–60 с, 16
F02 – время торможения: 0–60 с, 0
F03 – задержка пуска: 0–999 с, 0
F04 – программная задержка реле K2: 0–999 с, 0
F05 – задержка интервала (для автоперезапуска F14): 0–999 с, 0
F06 – ограничение пускового тока: 50–500% Ie, 400
F07 – значение перегрузки: 50–100% Ie, 100
F08 – режим индикации тока (значение или проценты): 0–3, 1
F09 – пониженное напряжение: 60–90%, 80; F10 – повышенное напряжение: 100–150%, 120
F11 – режим пуска: 0–5, 1; F12 – класс перегрузки: 0–4, 2 (0 – класс 2; 1 – 10A; 2 – 10; 3 – 20; 4 – 30)
F13 – режим управления (панель, внешние клеммы, связь): 0–7, 0
F14 – автоперезапуск: 0–9 (0 – запрещён), 0; F15 – разрешение изменения параметров: 0–1, 1
F16 – адрес связи: 0–64, 0; F17 – программа реле K2: 0–7, 2
F18 – ограничение тока останова: 20–100%, 100
F19 – номинальный ток двигателя: должен соответствовать табличке двигателя, иначе защита работает неверно

Защитные функции

Перегрев: срабатывание при 85 °C, возврат при 65 °C
Обрыв фазы на входе и на выходе, несимметрия фаз: срабатывание менее чем за 3 с
Короткое замыкание нагрузки: ток от 10 In и выше, срабатывание менее чем за 20 мс
Повышенное и пониженное напряжение (F09, F10): менее 3 с
Защита от перегрузки по классу F12 (2, 10A, 10, 20, 30); ограничение времени пуска
Диагностика неисправностей отображается на панели (перегрев, превышение времени пуска, обрыв фазы, несимметрия, ошибка параметров и др.)
