NR2 — тепловые реле перегрузки до 150 А

Справочник по продукции Chint · Оборудование для защиты и управления двигателем

Описание

Тепловые реле перегрузки серии NR2 предназначены для сетей переменного тока частотой 50/60 Гц напряжением до 690 В и током до 150 А. Защищают от перегрузки и обрыва фазы при продолжительном или прерывисто-продолжительном режиме работы двигателя. Имеют температурную компенсацию, индикацию срабатывания, автоматический и ручной сброс, остановку. Устанавливаются отдельно или совместно с контакторами.

Соответствует: ГОСТ IEC 60947-4-1, ГОСТ IEC 60947-5-1.

Структура условного обозначения

NR2 – X2 X3: обозначение серии
Типоразмер по номинальному току: 11,5; 25; 36; 93; 150
Диапазон регулировки уставки тока: см. таблицу «Выбор теплового реле и подходящего контактора»

Условия эксплуатации

Степень защиты: IP20 (лицевая сторона)
Рабочая температура: от -5 °C до +40 °C, среднесуточная не более +35 °C
Высота над уровнем моря: не более 2000 м
Допустимая влажность: в месте установки не должна превышать 50% при температуре 40 °C
Уклон монтажной поверхности относительно вертикальной плоскости: не более 5°
Место эксплуатации: без механических воздействий, ударов и вибрации
Степень загрязнения: 3; категория размещения: III

Основные технические параметры

Типоразмер (номинальный ток In, А)	NR2-11.5 (13); NR2-25 (25); NR2-36 (36); NR2-93 (93); NR2-150 (150)
Класс теплового расцепления	10A
Номинальное напряжение изоляции Ui, В	690
Номинальное импульсное напряжение Uimp, кВ	6
Встроенные вспомогательные контакты	1НО+1НЗ
Функции	защита от обрыва фазы, ручной и автоматический сброс, температурная компенсация, индикация срабатывания, кнопки тестирования и отключения
Установка	втычной контакт к контактору

Графики и характеристики срабатывания

NR2 — тепловые реле перегрузки до 150 А: Рабочие характеристики, монтажные блоки MB для отдельной установки, времятоковая характеристика теплового реле — Рабочие характеристики, монтажные блоки MB для отдельной установки, времятоковая характеристика теплового реле

Габаритные и установочные размеры

NR2 — тепловые реле перегрузки до 150 А: Габаритно-присоединительные размеры NR2-11.5, NR2-25, NR2-36 (в том числе с монтажными блоками MB-1, MB-2) — Габаритно-присоединительные размеры NR2-11.5, NR2-25, NR2-36 (в том числе с монтажными блоками MB-1, MB-2)

NR2 — тепловые реле перегрузки до 150 А: Габаритно-присоединительные размеры NR2-36, NR2-93, NR2-150 (в том числе с монтажными блоками MB-3, MB-4, MB-7) — Габаритно-присоединительные размеры NR2-36, NR2-93, NR2-150 (в том числе с монтажными блоками MB-3, MB-4, MB-7)

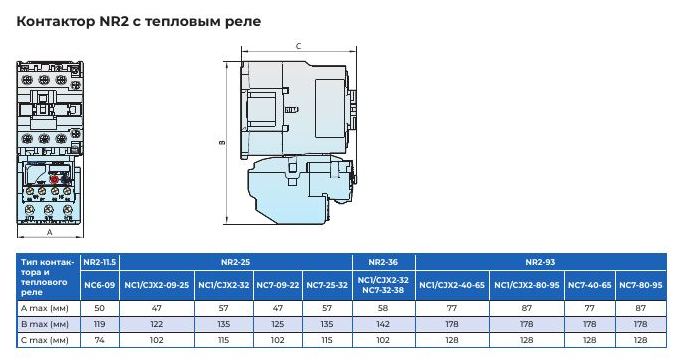

NR2 — тепловые реле перегрузки до 150 А: Размеры сборки контактора с тепловым реле NR2 — Размеры сборки контактора с тепловым реле NR2

Таблицы выбора

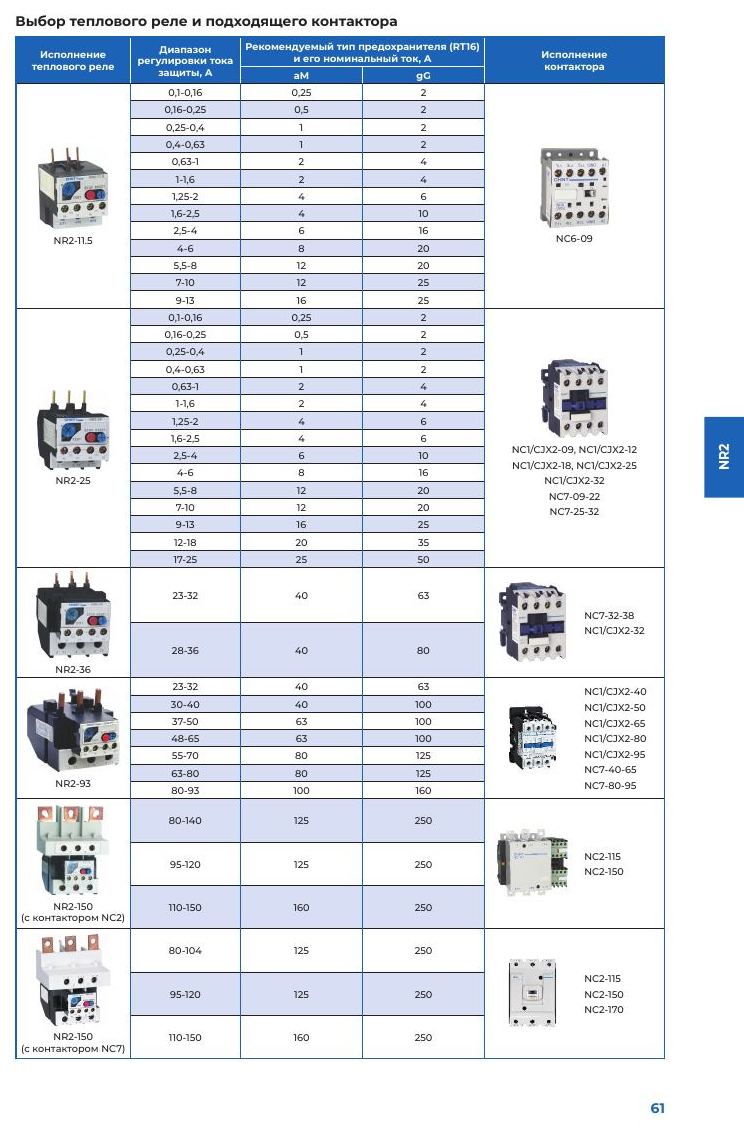

NR2 — тепловые реле перегрузки до 150 А: Выбор теплового реле и подходящего контактора: диапазоны уставки, рекомендуемые предохранители (aM, gG) — Выбор теплового реле и подходящего контактора: диапазоны уставки, рекомендуемые предохранители (aM, gG)
