YBLX — выключатели путевые (K1, K3, ME, P1)

Справочник по продукции Chint · Оборудование сигнализации и управления

Описание

Выключатели путевые серии YBLX (исполнения YBLX-K1, YBLX-K3, YBLX-ME, YBLX-P1) применяются в электрических цепях переменного тока напряжением до 380 В и постоянного тока до 220 В для регулировки перемещения, изменения направления движения или скорости ходового механизма, автоматической регулировки станка, ограничения перемещения и контроля работы ходового механизма.

Структура условного обозначения

• YBLX-K1:
• YBLX-K1 /X1/ 1 1
• Обозначение серии
• Рабочие режимы:
• 1 – одинарный ролик
• 2 – два ролика
• 3 – прямого действия
• 4 – прямого действия, одинарный ролик
• 5 – универсальное исполнение
• 1 – пара нормально замкнутых контакта (рис. 1)
• 1 – пара нормально открытых контактов (рис. 1)
• YBLX-K3:
• YBLX-K3 / 20 /Х1/ Х2
• Обозначение серии
• Номер разработки
• Тип защитного кожуха (рис. 1):
• S – вертикальный защитный кожух с кабельным вводом снизу
• H – горизонтальный защитный кожух с кабельным вводом снизу и с каждой стороны
• Исполнение выключателя
• Z – толкатель
• L – толкатель с роликом
• B – рычаг с роликом
• T – рычаг регулируемой длины с роликом
• D – стрела с роликом
• J – стрела регулируемой длины с роликом
• H1 – типа «крест», два колеса в одном направлении (верхний левый, верхний правый)
• H2 – типа «крест», левое колесо спереди, а правое сзади (слева вверху, справа внизу)
• H3 – тип «крест», левое колесо спереди, а правое сзади (нижнее левое, верхнее правое)
• W – универсальный
• YBLX-ME:
• YBLX-ME /X1
• Обозначение серии
• Исполнение выключателя:
• 8104 – поворотный ролик
• 8107 – рычаг регулируемой длины
• 8108 – рычаг регулируемой длины с роликом
• 8111 – толкатель прямого действия
• 8112 – толкатель прямого действия с роликом
• 8122 – толкатель прямого действия с роликом
• 8166 – универсальный тип I
• 8169 – универсальный тип II
• 8101 – универсальный тип III
• 45 45
• 4) 4)
• YBLX-P1:
• YBLX-P1 / X2 X3
• Обозначение серии
• Исполнение выключателя:
• 100 – двухполюсный защитный путевой выключатель (широкий)
• (два быстродействующих контакта: 1НО + 1НЗ)
• 120 – двухполюсный защитный путевой выключатель (узкий)
• (два быстродействующих контакта: 1НО + 1НЗ)
• 303 – трехполюсный защитный путевой выключатель (широкий)
• (три быстродействующих контакта: 1НО + 2НЗ)
• 404 – четырехполюсный защитный путевой выключатель (широкий)
• (четыре быстродействующих контакта: 2НО + 2НЗ)

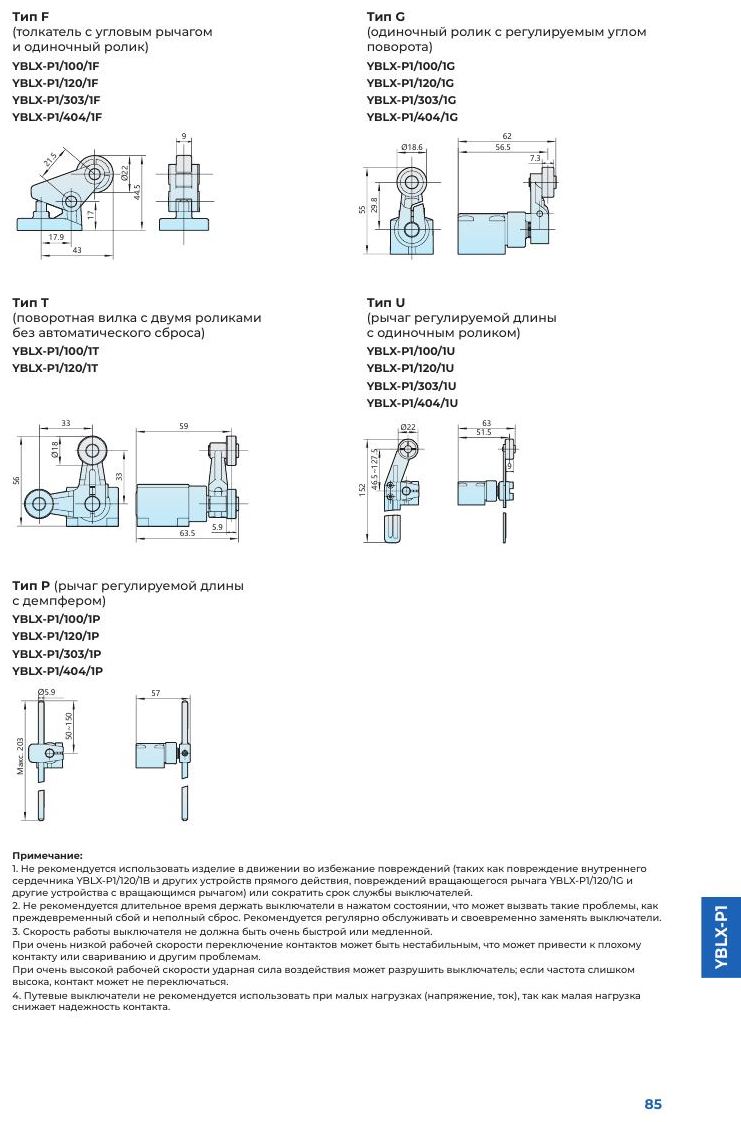

• Исполнение приводной головки:
• 1B – толкатель прямого действия
• 1C – толкатель прямого действия с буфером
• 1D – толкатель прямого действия и одиночный ролик
• 1E – толкатель прямого действия и одиночный ролик с буфером
• 1F – толкатель с угловым рычагом и одиночный ролик
• 1G – одиночный ролик с регулируемым углом поворота
• 1P – рычаг регулируемой длины с демпфером
• 1T – поворотная вилка с двумя роликами без автоматического сброса
• 1U – рычаг регулируемой длины с одиночным роликом
• 2P 3P 4P
• YBLX-P1 YBLX-ME YBLX-K3 YBLX-K1
• 13 21 22 14
• 21 31 13 14 32 22 13 21 22 14
• 13 21 22 14

Условия эксплуатации

• Степень защиты: IP52 (YBLX-K1, K3, P1); IP62 (YBLX-ME).
• Температура эксплуатации: от –5 до +40 °С.
• Относительная влажность: ≤ 90 % (при 20 °С).
• Высота над уровнем моря: не более 2000 м.

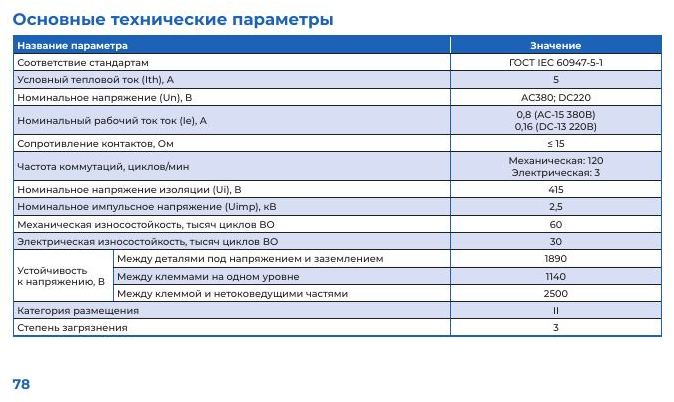

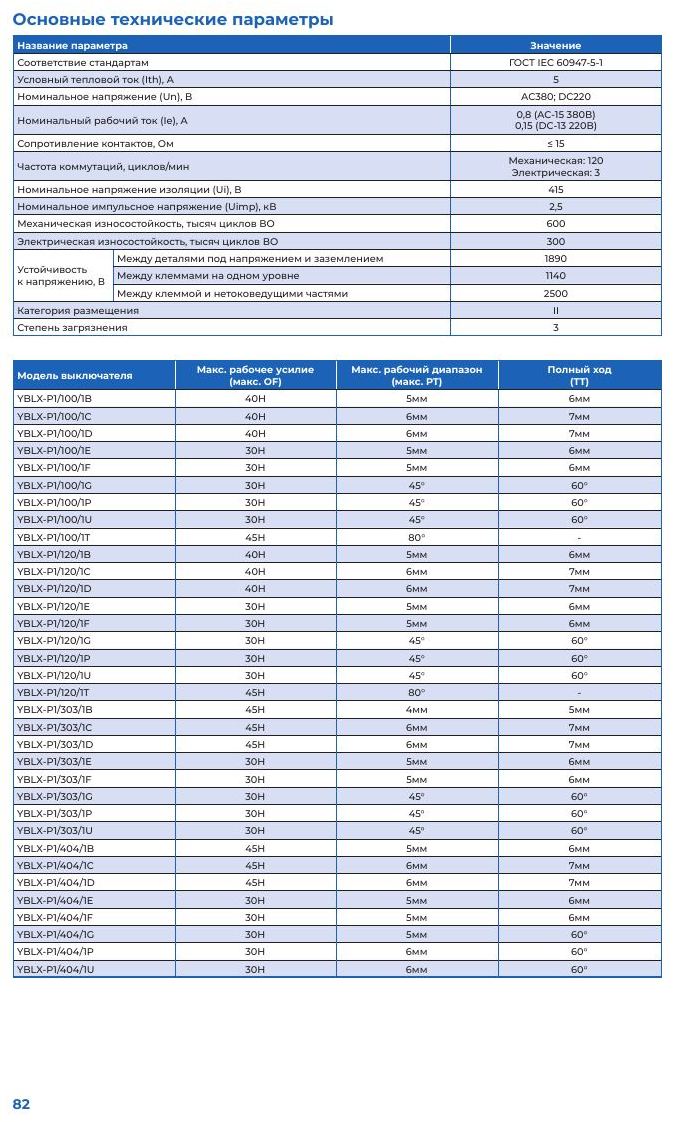

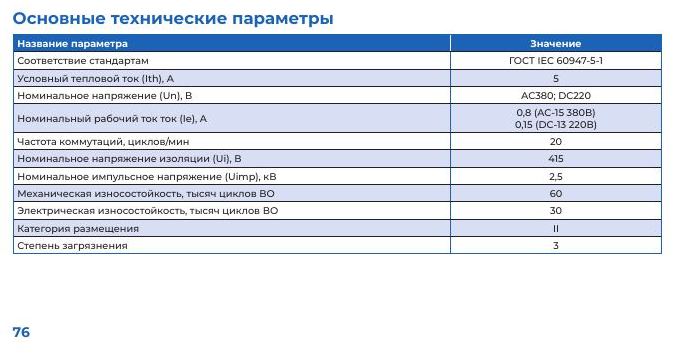

Таблицы технических параметров

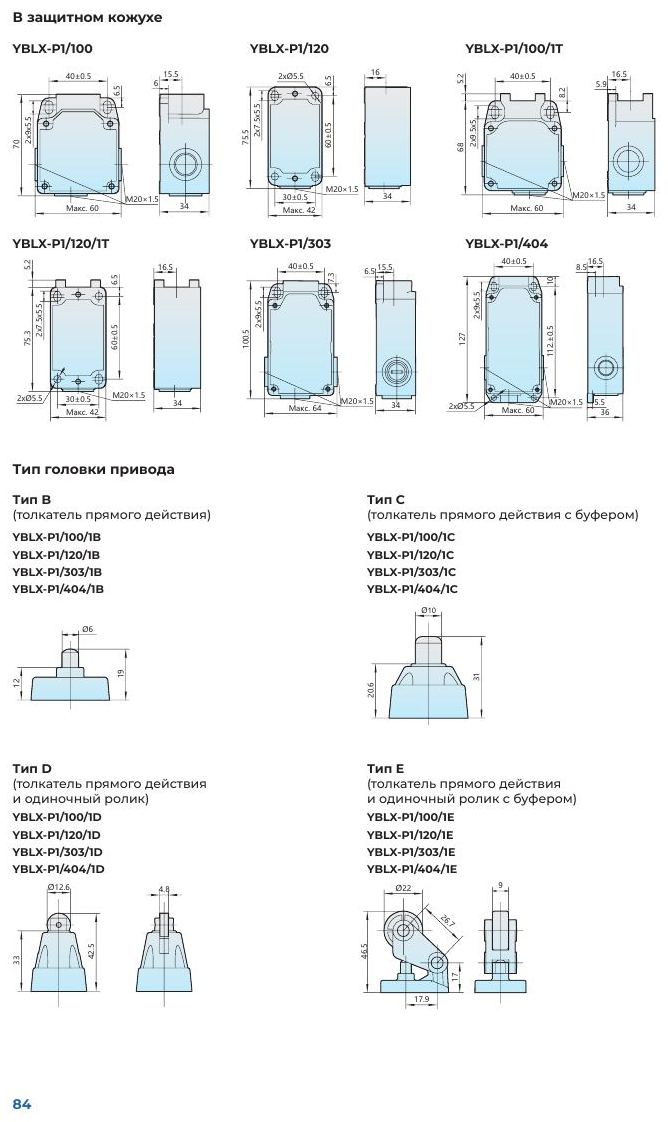

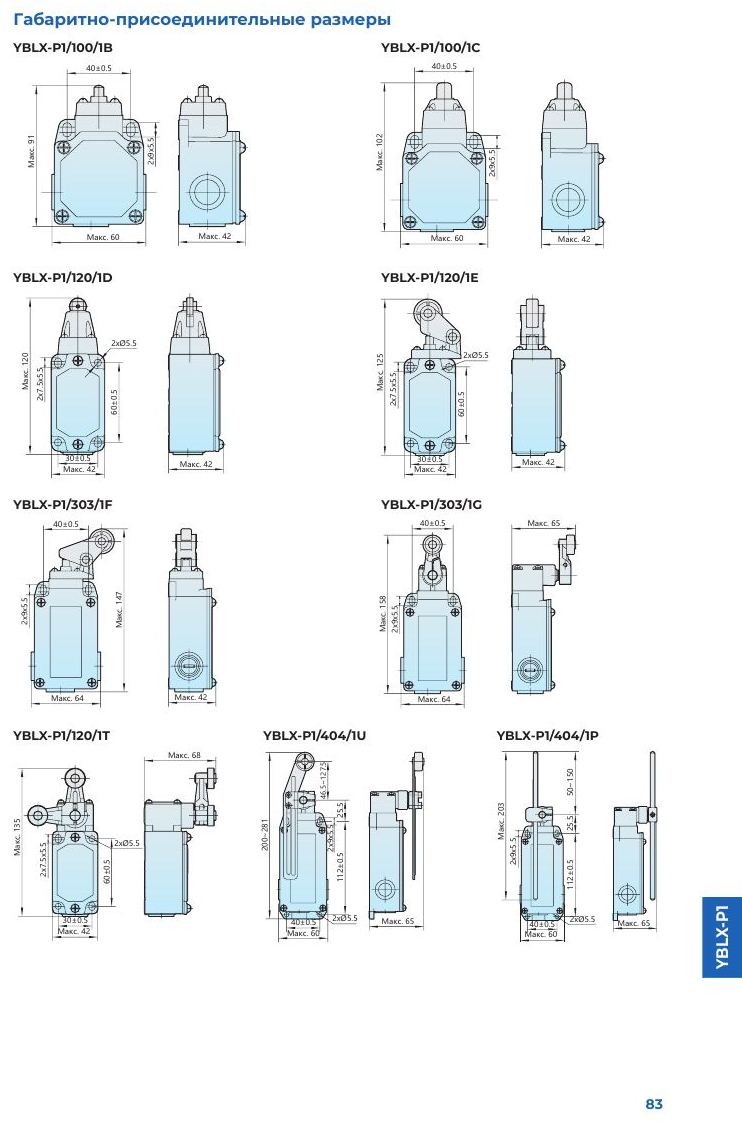

Габаритные и установочные размеры

Таблицы выбора
