Описание
Реле времени серии JSZ3 предназначены для контроля времени в цепях управления различными нагрузками, например, в системах автоматического управления станками, с частотой переменного тока 50/60 Гц и номинальным напряжением до 380 В и постоянного тока до 24 В. Соответствуют требованиям стандарта ГОСТ IEC 60947-5-1
Структура условного обозначения
- JSZ3 – X2
- Обозначение серии
- Код диапазона задержки времени:
- A – базовое исполнение (задержка включения, реле многодиапазонного типа)
- C – с мгновенным срабатыванием (задержка включения, реле многодиапазонного типа)
- F – задержка отключения
- Y – задержка при пуске по схеме «звезда/ треугольник» (задержка включения)
- K – задержка отключения управления
- R – повторяющаяся циклическая задержка (задержка включения)
Условия эксплуатации
- Температура эксплуатации: от -5°С до +40°С
- Относительная влажность: до 90% при температуре +20°С
- Атмосферное давление: 86÷106 кПа
- Установка: на DIN-рейку или монтажную плату
Таблицы технических параметров

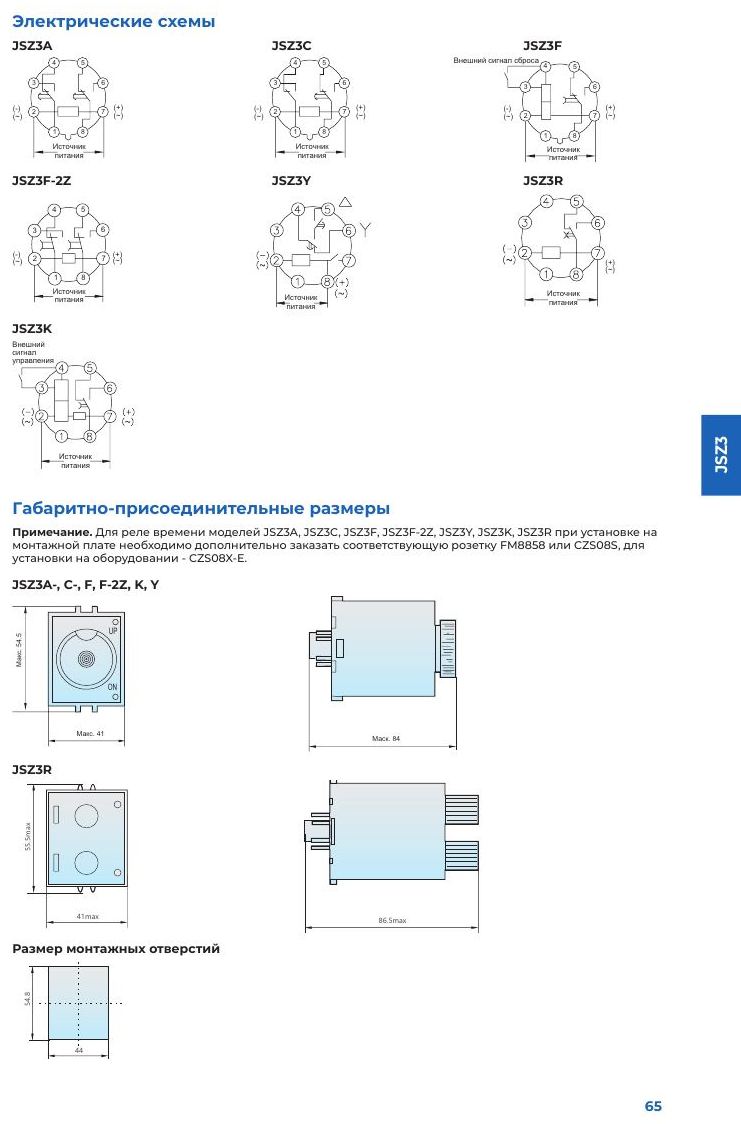

Схемы
