NP8 — кнопки управления, переключатели и индикаторы IP65

Справочник по продукции Chint · Оборудование сигнализации и управления

Описание

Кнопки управления серии NP8 применяются в промышленных цепях управления переменного тока с частотой 50/60 Гц и номинальным рабочим напряжением до 415 В и цепях постоянного тока с рабочим напряжением до 250 В для управления магнитными пускателями, контакторами, реле и прочими электрическими контурами. Кнопки с подсветкой могут применяться для световой сигнализации.

Кнопки управления соответствует стандарту ГОСТ IEC 60947-5-1.

Структура условного обозначения

NP8 – X2 / X3 X4
Обозначение серии
Количество и исполнение контактов
10 – 1НО; 01 – 1НЗ; 20 – 2НО; 02 – 2НЗ
30 – 3НО; 03 – 3НЗ; 11 – 1НО+1НЗ
12 – 1НО+2НЗ; 21 – 2НО+1НЗ
Исполнение кнопки:
BN – плоские кнопки с пружинным возвратом
BND – плоские кнопки с пружинным возвратом с подсветкой
GN – выступающие кнопки с пружинным возвратом
GND – выступающие кнопки с пружинным возвратом с подсветкой
M/1 – кнопка «грибок» Ø 40мм с пружинным возвратом
M/2 – кнопка «грибок» Ø 60мм с пружинным возвратом
MD/1 – кнопка «грибок» Ø 40мм с пружинным возвратом с подсветкой
MD/2 – кнопка «грибок» Ø 60мм с пружинным возвратом с подсветкой
ZS/1 – кнопка «грибок» Ø40мм с фиксацией
ZS/2 – кнопка «грибок» Ø60мм с фиксацией
ZS/3 – кнопка «грибок» Ø30мм с фиксацией
S – кнопка двойная с пружинным возвратом
SD – кнопка двойная с пружинным возвратом с подсветкой
D – световой индикатор
X/2 – переключатели на 2 положения
X/3 – переключатели на 3 положения
XD/2 – переключатели на 2 положения с подсветкой
YBLX-P1 YBLX-ME YBLX-K3 YBLX-K1
XD/3 – переключатели на 3 положения с подсветкой
Y/2 – переключатели с ключом на 2 положения
Y/3 – переключатели с ключом на 3 положения
YD/2 – переключатели с ключом на 2 положения с подсветкой
YD/3 – переключатели с ключом на 3 положения с подсветкой
Цвет кнопки:
1 – белый; 2 – черный; 3 – зеленый
4 – красный; 5 – желтый; 6 – синий

Условия эксплуатации

Степень защиты: IP65
Температура окружающего воздуха: от -5°С до +40°С, среднесуточная температура не более +35°С
Высота над уровнем моря: не более 2000 м
Относительная влажность в месте установки при максимальной температуре +40°С: не более 50 %
Установка в местах с отсутствием пыли и агрессивных газов, способных вызвать коррозию металла и повреждение изоляции

Таблицы технических параметров

NP8 — кнопки управления, переключатели и индикаторы IP65: Основные технические параметры кнопок NP8 — Основные технические параметры кнопок NP8

Габаритные и установочные размеры

NP8 — кнопки управления, переключатели и индикаторы IP65: Габаритные размеры и исполнения NP8-□□BN и NP8-□□BND (плоские кнопки, в том числе с подсветкой) — Габаритные размеры и исполнения NP8-□□BN и NP8-□□BND (плоские кнопки, в том числе с подсветкой)

NP8 — кнопки управления, переключатели и индикаторы IP65: Габаритные размеры и исполнения NP8-□□GN и NP8-□□GND (выступающие кнопки, в том числе с подсветкой) — Габаритные размеры и исполнения NP8-□□GN и NP8-□□GND (выступающие кнопки, в том числе с подсветкой)

NP8 — кнопки управления, переключатели и индикаторы IP65: Габаритные размеры и исполнения NP8-□□M («грибок» Ø40 и Ø60 мм с пружинным возвратом) — Габаритные размеры и исполнения NP8-□□M («грибок» Ø40 и Ø60 мм с пружинным возвратом)

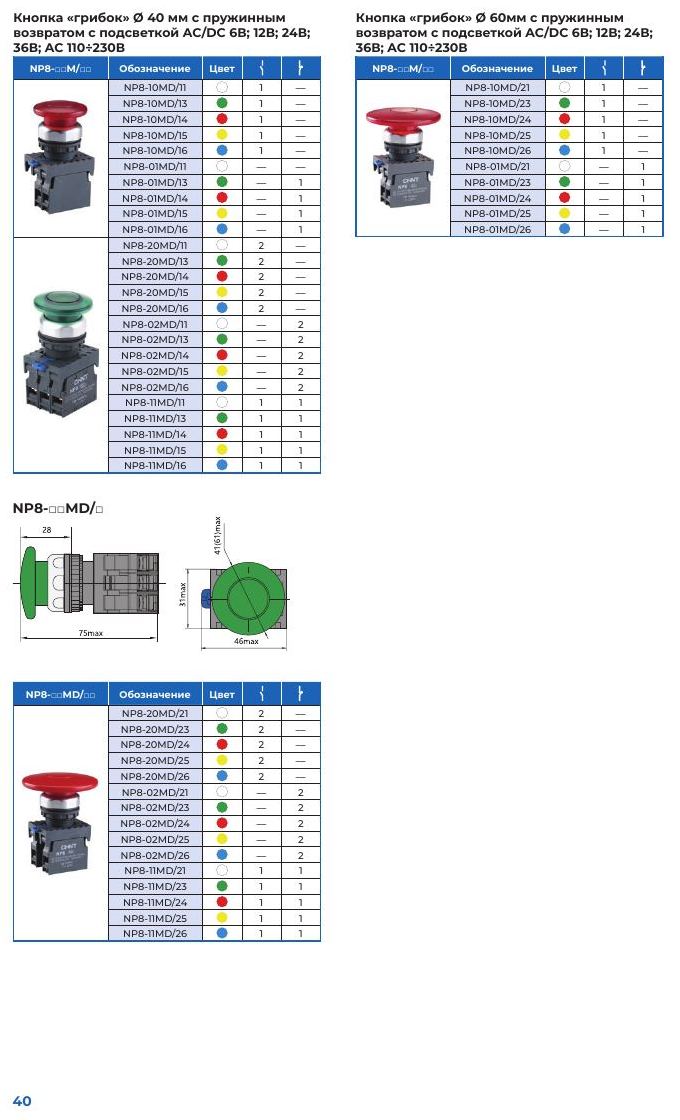

NP8 — кнопки управления, переключатели и индикаторы IP65: Исполнения NP8-□□MD («грибок» с подсветкой) и габаритные размеры NP8-□□MD — Исполнения NP8-□□MD («грибок» с подсветкой) и габаритные размеры NP8-□□MD

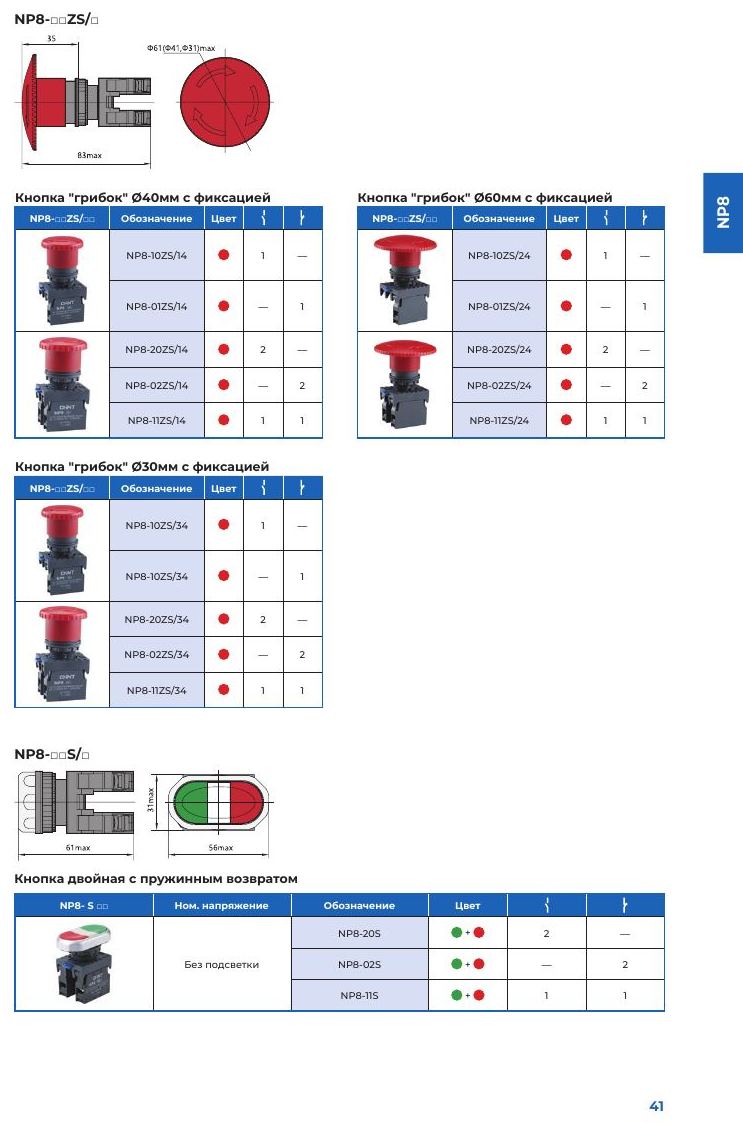

NP8 — кнопки управления, переключатели и индикаторы IP65: Исполнения NP8-□□ZS («грибок» с фиксацией Ø30, Ø40, Ø60 мм) и NP8-□□S (двойная кнопка) — Исполнения NP8-□□ZS («грибок» с фиксацией Ø30, Ø40, Ø60 мм) и NP8-□□S (двойная кнопка)

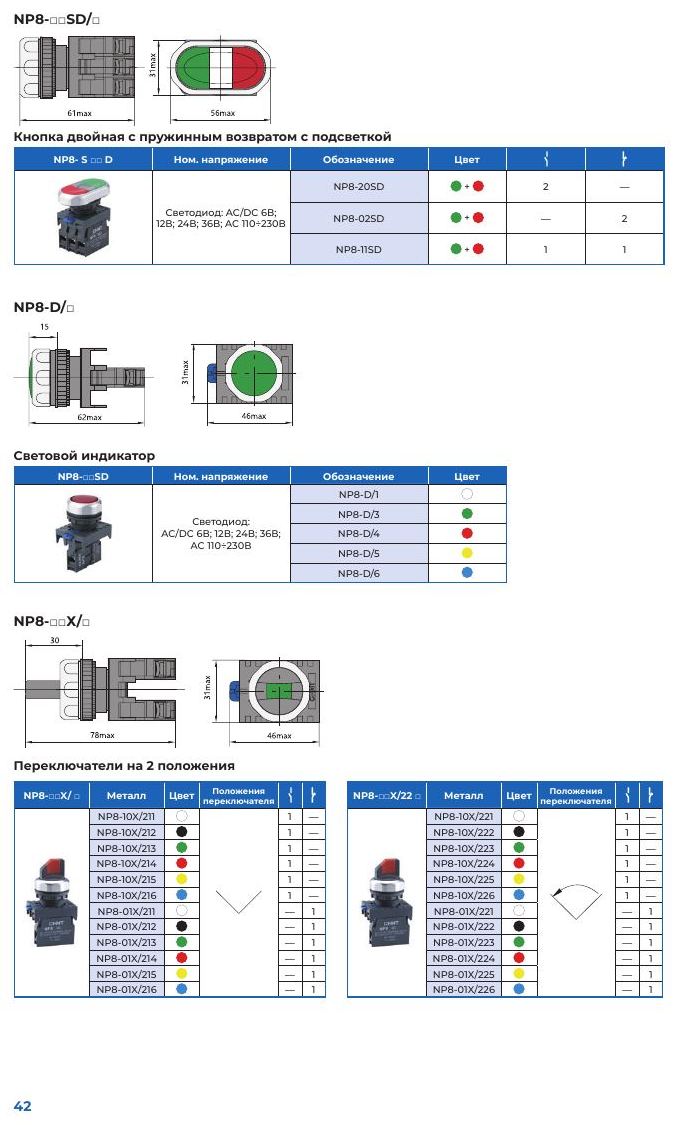

NP8 — кнопки управления, переключатели и индикаторы IP65: Исполнения NP8-□□SD, NP8-D (индикатор) и переключатели NP8-□□X на 2 положения — Исполнения NP8-□□SD, NP8-D (индикатор) и переключатели NP8-□□X на 2 положения

NP8 — кнопки управления, переключатели и индикаторы IP65: Переключатели NP8-□□XD с подсветкой на 2 и 3 положения: габаритные размеры и исполнения — Переключатели NP8-□□XD с подсветкой на 2 и 3 положения: габаритные размеры и исполнения

NP8 — кнопки управления, переключатели и индикаторы IP65: Переключатели NP8-□□Y с ключом на 2 и 3 положения; дополнительные контакты, светодиод, маркировка, цоколь — Переключатели NP8-□□Y с ключом на 2 и 3 положения; дополнительные контакты, светодиод, маркировка, цоколь

Таблицы выбора

NP8 — кнопки управления, переключатели и индикаторы IP65: Цветовые коды и общий вид исполнений NP8: плоская, выступающая, «грибок», двойная, переключатели, с ключом, индикатор — Цветовые коды и общий вид исполнений NP8: плоская, выступающая, «грибок», двойная, переключатели, с ключом, индикатор

NP8 — кнопки управления, переключатели и индикаторы IP65: Переключатели NP8-□□X на 2 и 3 положения: варианты схем положений и обозначения — Переключатели NP8-□□X на 2 и 3 положения: варианты схем положений и обозначения
