NJDC-17 — промежуточные реле и розетки CZY

Справочник по продукции Chint · Оборудование сигнализации и управления

Описание

Промежуточные реле NJDC-17 предназначены для коммутации электрических цепей переменного и постоянного тока. Реле имеют прозрачный пылезащитный кожух и самоблокирующуюся кнопку тестирования.

Структура условного обозначения

• NJDC-17 – (D) / X3 X4 X5 X6
• Обозначение серии
• Тип светодиодной индикации:
• D – со светодиодным индикатором
• пусто – стандартный
• Количество переключающих контактов:
• 2Z – 2 контакта
• 3Z – 3 контакта
• 4Z – 4 контакта
• Род тока сети управления:
• AC – переменный ток
• DC – постоянный ток
• Напряжение катушки управления, В:
• DC – 5÷220В
• AC– 6÷380В
• Исполнение выводов:
• 1 – для печатной платы
• 6 – втычные

Условия эксплуатации

• Температура эксплуатации: от -25°С до +55°С
• Относительная влажность: до 90% при температуре +20°С
• Атмосферное давление: 86÷106 кПа
• Рабочее положение в пространстве: горизонтальное или вертикальное

Таблицы технических параметров

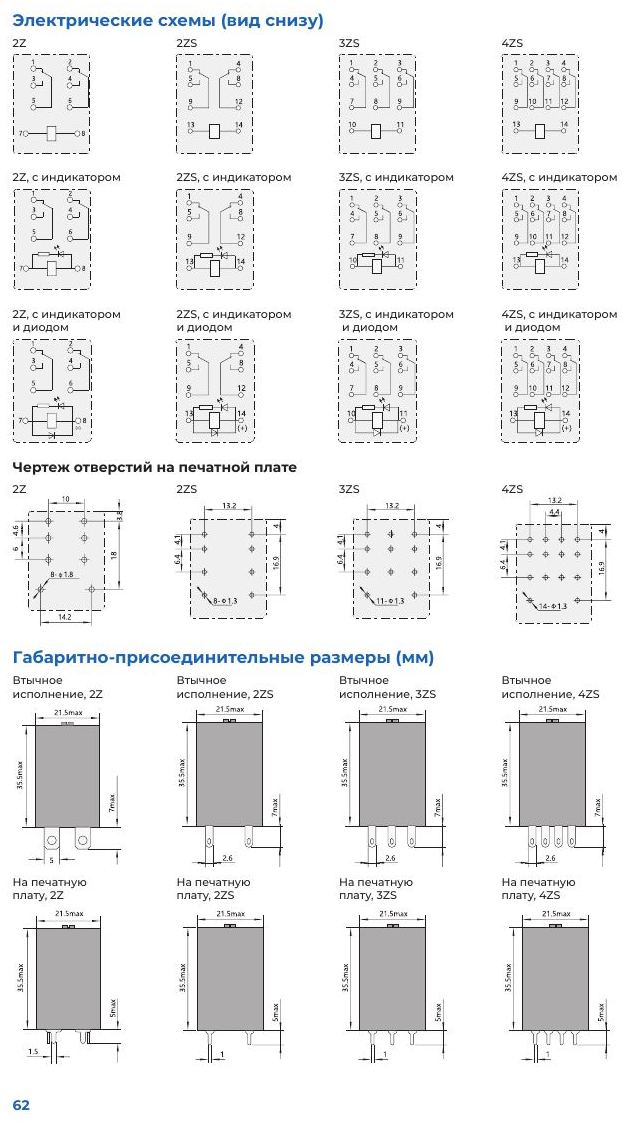

Схемы
