Аксессуары и дополнительные устройства для модульных автоматических выключателей

Справочник по продукции Chint · Модульные аппараты распределения электроэнергии

Описание

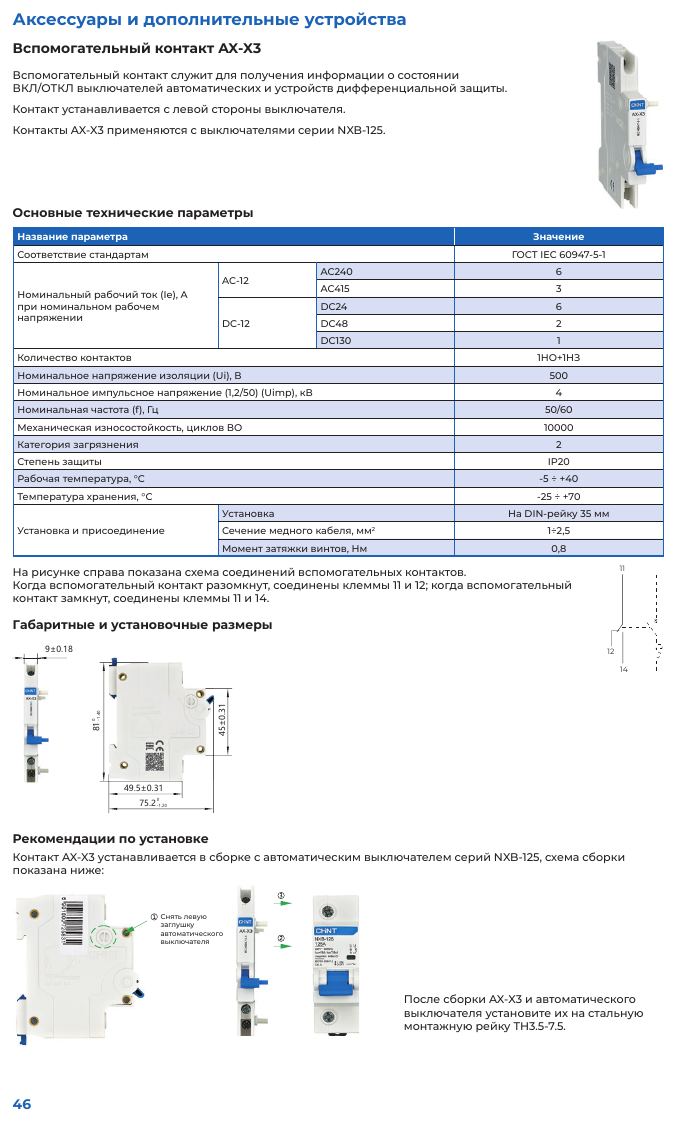

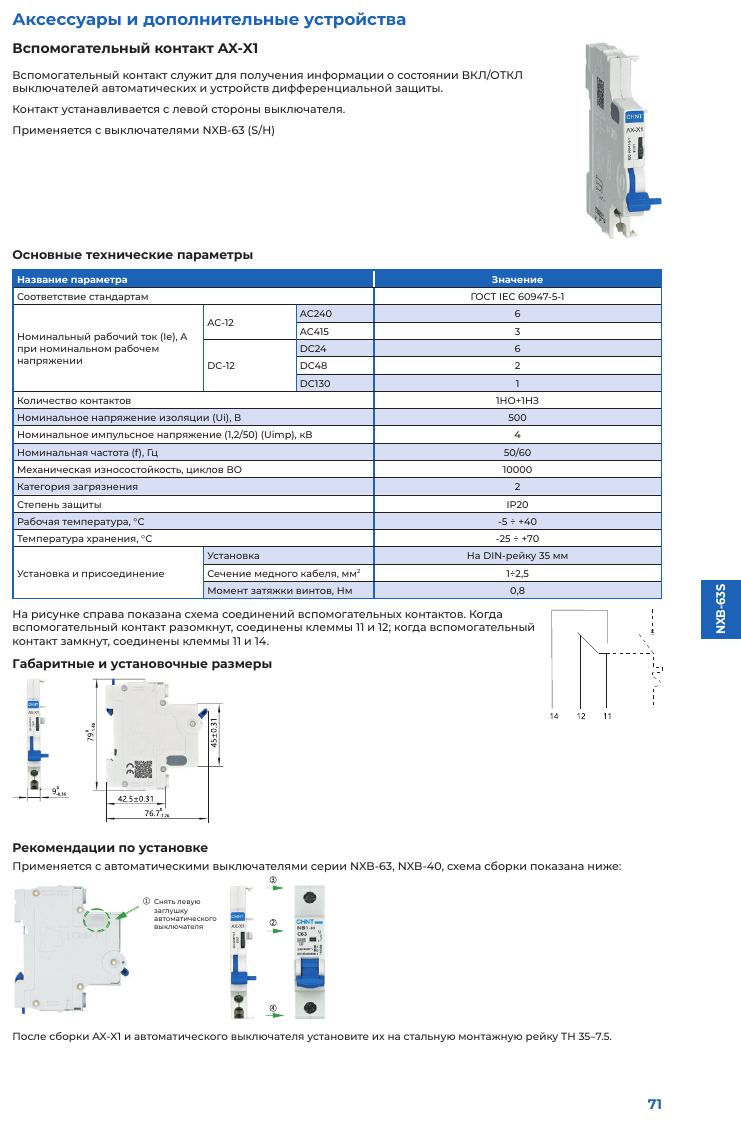

Вспомогательный контакт XF9 (для выключателей NB1, NB8, NB1L, NBH8LE) и AX-X3 (NXB-125) / AX-X1 (NXB-63) передаёт информацию о состоянии ВКЛ/ОТКЛ выключателя; устанавливается с левой стороны. Количество контактов — 1НО+1НЗ; рабочий ток при AC 240 В — 6 А, AC 415 В — 3 А, DC 24 В — 6 А, DC 48 В — 2 А, DC 130 В — 1 А.

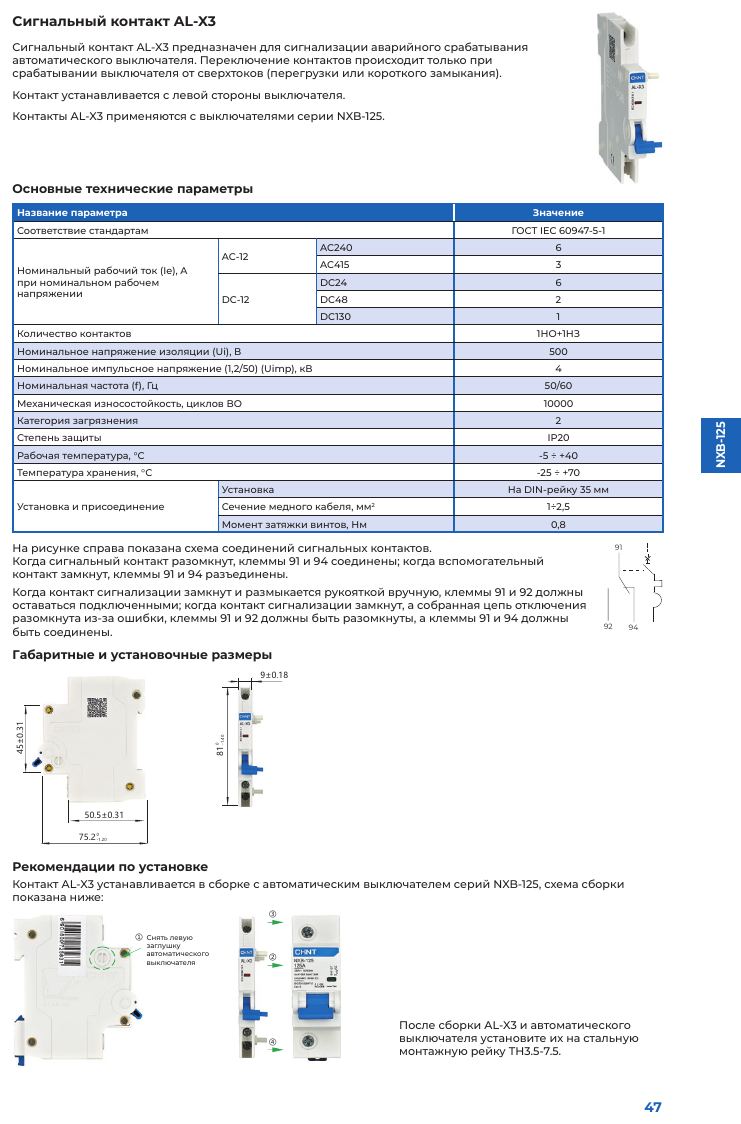

Сигнальный контакт XF9J, AL-X3, AL-X1 сигнализирует об аварийном срабатывании выключателя: переключается только при отключении от сверхтоков (перегрузки или короткого замыкания). Устанавливается с левой стороны; 1НО+1НЗ; параметры по току те же, что у вспомогательного контакта.

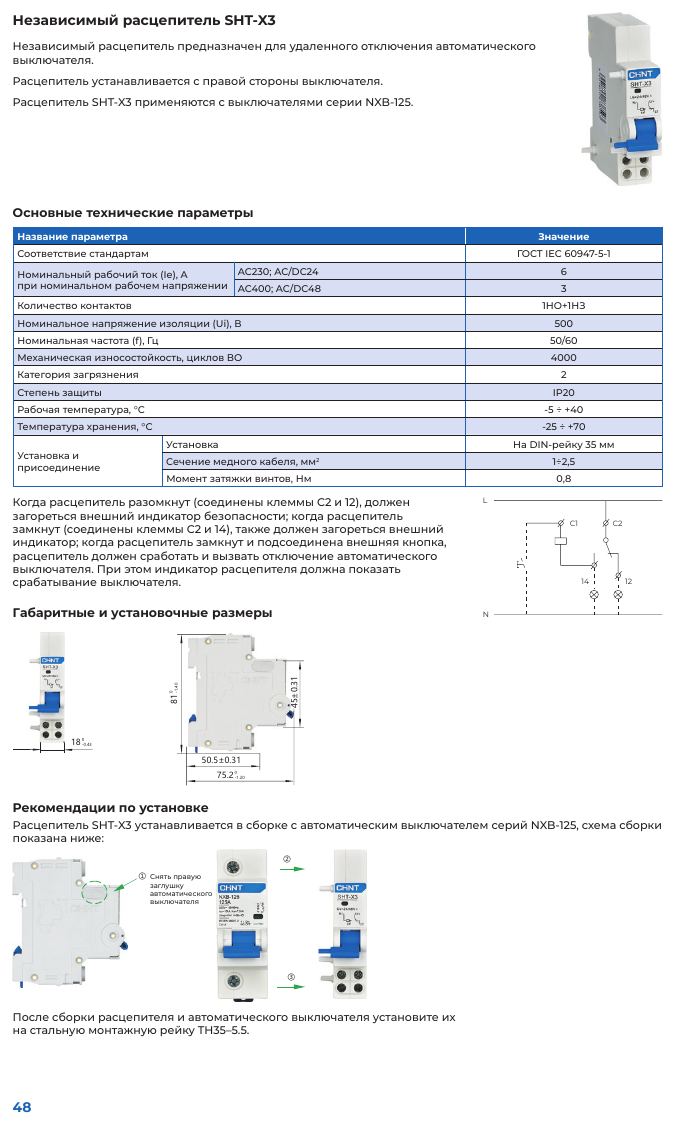

Независимый расцепитель S9 (NB1, NB8, NB1L), SHT-X3 (NXB-125), SHT-X1 (NXB-63) предназначен для дистанционного отключения выключателя; напряжение управления для S9: AC 230, AC 400, AC/DC 24, AC/DC 48 В. Механическая износостойкость — 4000 циклов.

Расцепитель минимального напряжения V9 (NB1, NB8, NB1L, NBH8LE), UVT-X3, UVT-X1 предназначен для аварийного отключения при недопустимом снижении напряжения сети: подаёт сигнал на отключение при напряжении питания 70–35 % Us (V9: Us = AC 230 В); при напряжении менее 35 % Us включение выключателя невозможно; допустимое напряжение неотключения — 85–110 % Us.

Расцепитель максимального напряжения OVT-X3, OVT-X1 предназначен для аварийного отключения при недопустимом повышении напряжения сети: срабатывает при повышении напряжения контролируемой цепи до 280 В (±5 %), Us = AC 240 В; при напряжении 85–110 % Ue обеспечивает длительную надёжную работу выключателя.

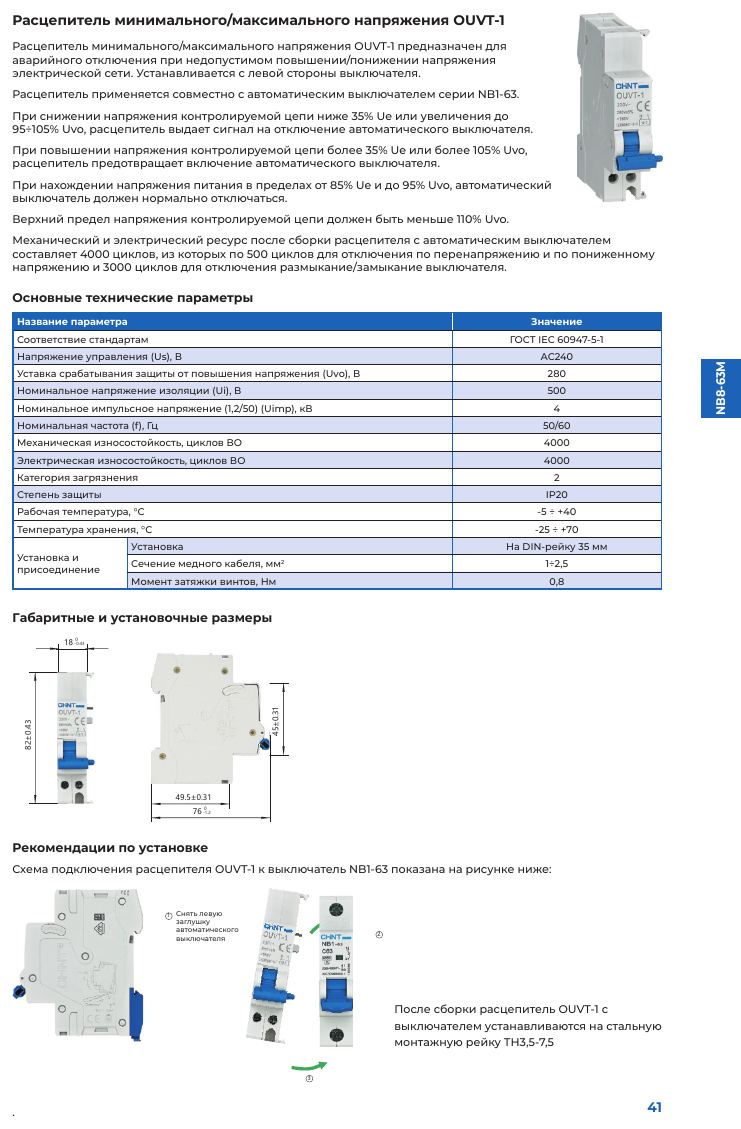

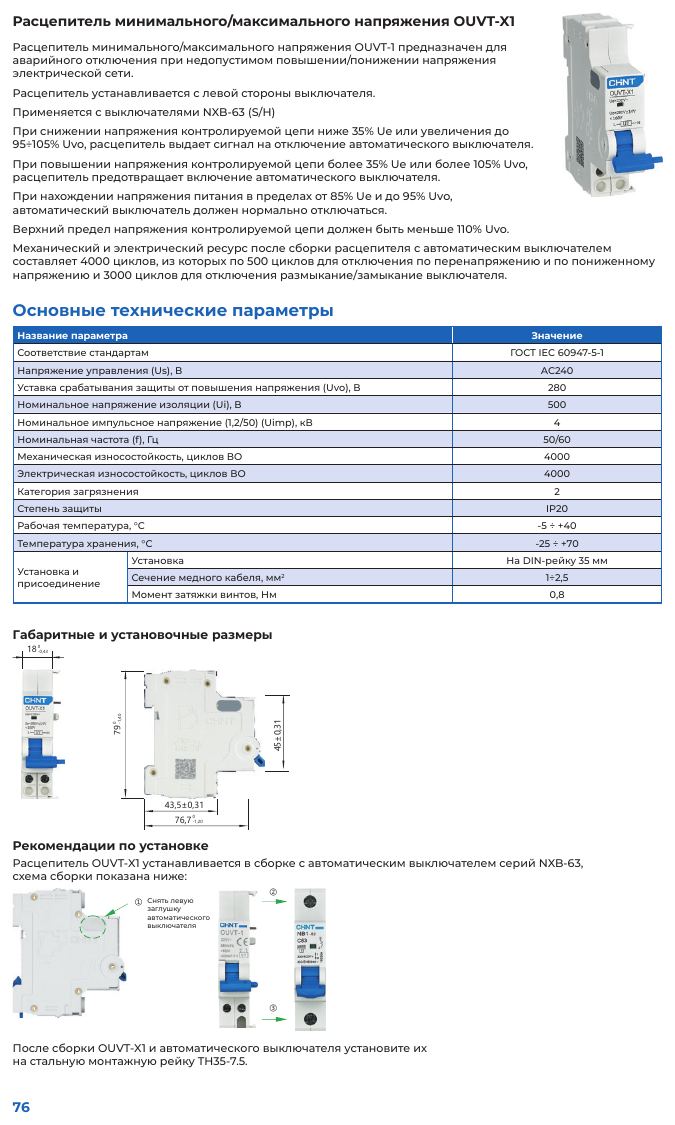

Расцепитель минимального/максимального напряжения OUVT-1 (NB1-63), OUVT-X3 (NXB-125), OUVT-X1 (NXB-63) отключает выключатель при снижении напряжения ниже 35 % Ue или повышении до 95–105 % Uvo (уставка Uvo = 280 В) и предотвращает включение при выходе напряжения за эти пределы; Us = AC 240 В. Ресурс выключателя с расцепителем — 4000 циклов (по 500 циклов отключения по повышенному и пониженному напряжению и 3000 циклов размыкания/замыкания).

Расцепители SHT, OVT, UVT, OUVT для NXB-125 устанавливаются с правой стороны выключателя, для NXB-63 — с левой; после сборки с выключателем аппараты устанавливаются на стальную монтажную рейку.

Для всех аксессуаров: напряжение изоляции Ui — 500 В, импульсное напряжение Uimp — 4 кВ, частота 50/60 Гц, степень защиты IP20, рабочая температура от -5 °C до +40 °C, температура хранения от -25 °C до +70 °C, сечение медного кабеля 1–2,5 мм², момент затяжки винтов 0,8 Нм, установка на DIN-рейку 35 мм.

Соединительные шины типов PIN и FORK (1P…4P, 63 и 100 А, длина 1000 мм) приводятся в каталоге только в перечне артикулов.

Основные технические параметры

Габаритные и установочные размеры
