NU6-IIG — ограничители импульсных перенапряжений
Справочник по продукции Chint · Модульные аппараты распределения электроэнергии
Описание
Ограничители импульсных перенапряжений серии NU6-IIG предназначены для защиты от повреждения грозовым разрядом и аварийными скачками напряжения любых чувствительных к перенапряжениям устройств. Используются в системах заземления TN, TT, IT. Испытаны ударной волной 8/20 мкс.

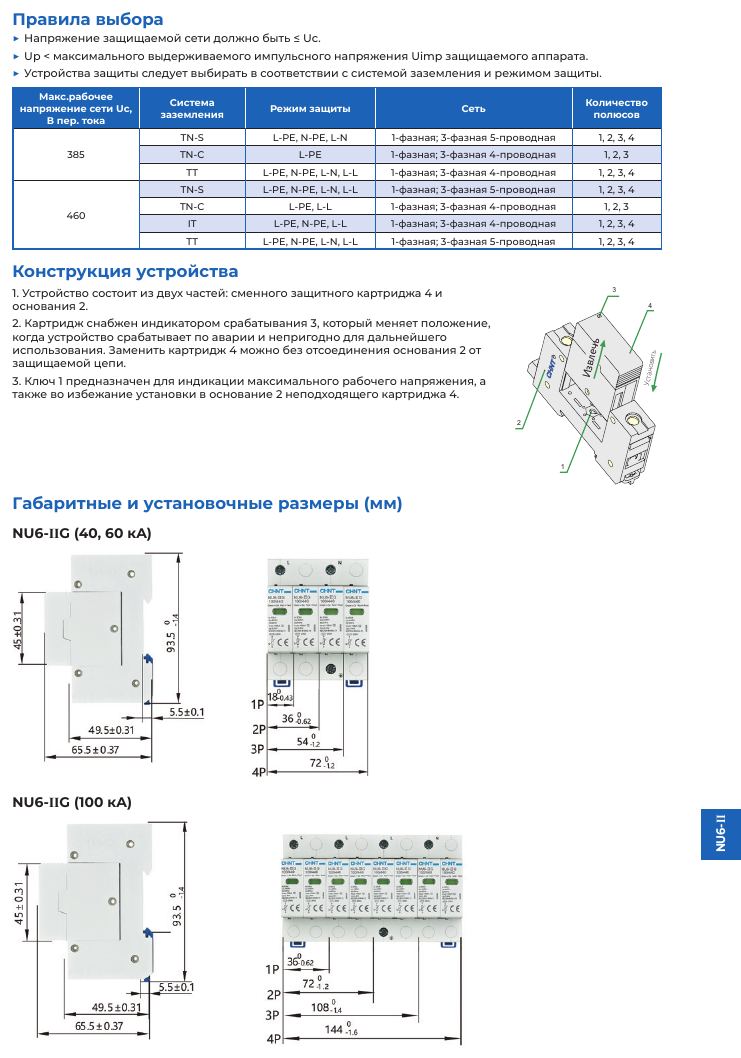

Конструкция: сменный защитный картридж и основание; картридж снабжён индикатором срабатывания, заменяется без отсоединения основания от защищаемой цепи; ключ индицирует максимальное рабочее напряжение и исключает установку неподходящего картриджа.
Структура условного обозначения
- NU6-IIG: обозначение серии
- Х2: номинальный разрядный ток, кА — 40; 60; 100
- Х3: максимальное длительное рабочее напряжение Uc, В AC — 385; 460
- Х4: количество полюсов — 1P, 2P, 3P, 4P
Условия эксплуатации
- Степень защиты: IP20
- Рабочая температура: от -25 °C до +40 °C
- Температура хранения: от -25 °C до +70 °C
- Уклон монтажной поверхности относительно вертикальной плоскости — не более 5°
Основные технические параметры
| Соответствие стандартам | МЭК 61643-1, МЭК 61643-11 |
| Количество полюсов | 1P, 2P, 3P, 4P |
| Номинальное рабочее напряжение Ue, В | 240/415 |
| Номинальная частота, Гц | 50/60 |
| Номинальный разрядный ток In (8/20 мкс), кА | 15, 25, 40 |
| Максимальный разрядный ток Imax (8/20 мкс), кА | 40, 60, 100 |
| Максимальное рабочее напряжение Uc, В | AC 385, AC 460 |
| Вспомогательный контакт | 1НО+1НЗ, AC 125 В, 3 А |
| Установка | на DIN-рейку 35 мм |
| Сечение медного кабеля для верхних/нижних зажимов, мм² | 1–16 |
| Момент затяжки винтов, Нм | 2,0 |
Таблицы технических параметров
Таблицы выбора
