NZK1-32 / NZK2-32 — модульные переключатели

Справочник по продукции Chint · Модульные аппараты распределения электроэнергии

Описание

Переключатели NZK1-32 применяются в электрических цепях напряжением до 250 В и частотой 50/60 Гц с номинальным током до 32 А. Могут использоваться для переключения с основной сети на резервную в системах ручного резервирования и для управления реверсированием маломощных электродвигателей. Устанавливаются в распределительном оборудовании жилых и общественных зданий, где необходимо оперативное отключение от сети отдельных групп потребителей.

В перечне артикулов каталога на одной странице приведены трёхпозиционные переключатели NZK1-32 и двухпозиционные NZK2-32 (1P и 2P).

Структура условного обозначения

• NZK: обозначение серии
• 1: исполнение аппарата — трёхпозиционный переключатель
• 32: номинальный ток типоразмера Inm, А
• Х4: количество полюсов — 1 (1P); 2 (2P)

Условия эксплуатации

• Степень защиты: IP20
• Рабочая температура: от -5 °C до +40 °C, среднее значение — не более +35 °C
• Высота над уровнем моря — 2000 м
• Относительная влажность — не более 50 % при +40 °C; при более низкой температуре допускается более высокая (например, 90 % при +20 °C), необходимо принять меры против выпадения росы
• Уклон монтажной поверхности относительно вертикальной плоскости — не более 5°

Основные технические параметры

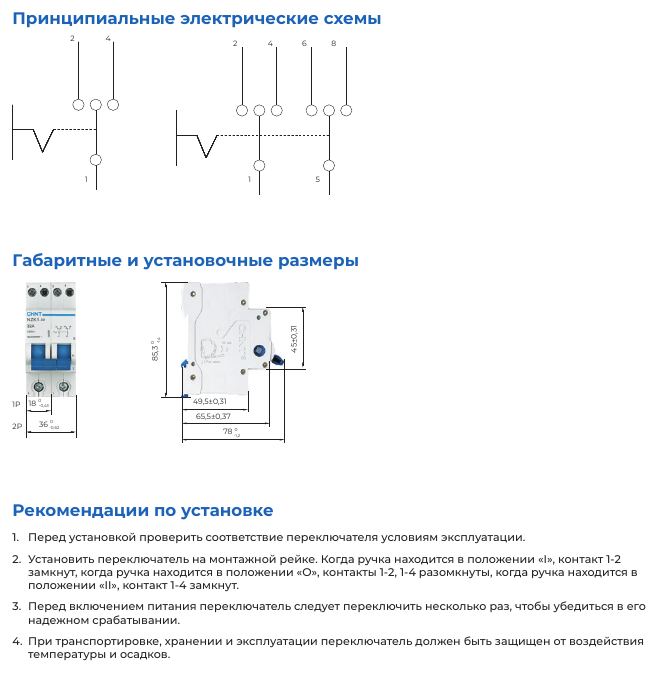

Схемы
