NXU-I+II и NXU-IIG/F — ограничители импульсных перенапряжений

Справочник по продукции Chint · Модульные аппараты распределения электроэнергии

Описание

Ограничители импульсных перенапряжений серии NXU-I+II (класс I и II, номинальный разрядный ток 25 кА, максимальный 50 кА) предназначены для защиты от повреждения грозовым разрядом и аварийными скачками напряжения любых чувствительных к перенапряжениям устройств.

Ограничители серии NXU-IIG/F (номинальный разрядный ток 20 и 30 кА, максимальный 40 и 65 кА) используются в системах заземления TN, TT, IT, испытаны ударной волной 8/20 мкс; выпускаются в том числе с контактом дистанционного управления.

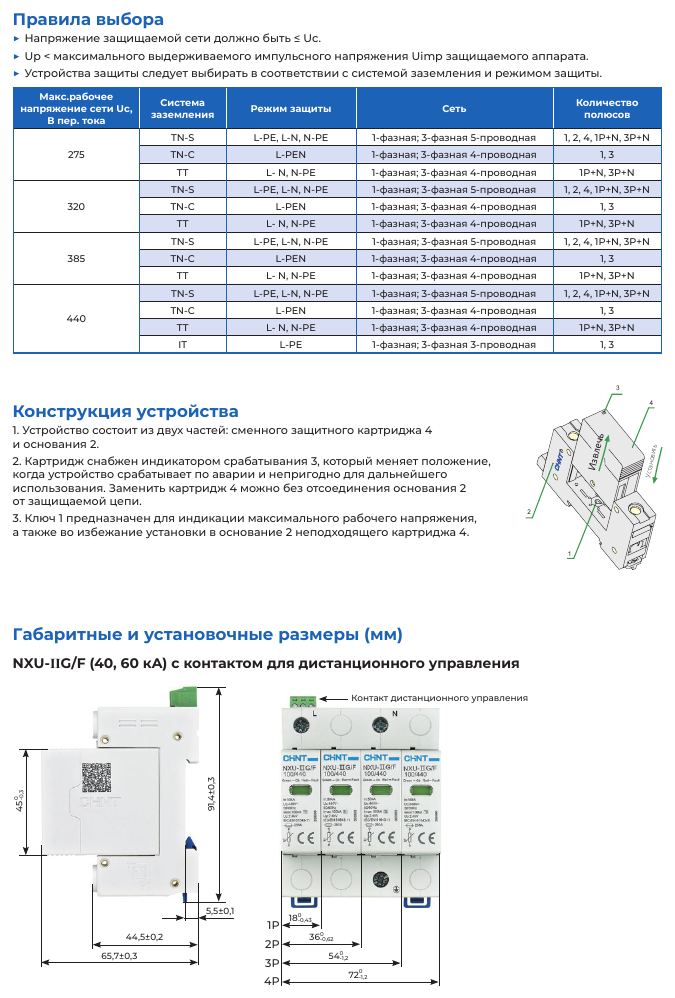

Конструкция NXU-IIG/F: сменный защитный картридж с индикатором срабатывания и основание; картридж заменяется без отсоединения основания от защищаемой цепи; ключ индицирует максимальное рабочее напряжение.

Структура условного обозначения

• NXU-I+II/F: обозначение серии
• Х1: номинальный разрядный ток, кА — 25
• Х2: максимальное длительное рабочее напряжение Uc, В AC — 275, 385
• Х3: максимальный разрядный ток, кА — 50
• Х4: количество полюсов — 1P, 2P, 3P, 4P
• Х5: соответствие RoHS — R
• NXU-IIG/F: Х2 — номинальный разрядный ток 40; 65 кА; Х3 — Uc 275; 320; 385; 440 В; Х4 — количество полюсов 1P, 1P+N, 2P, 3P, 3P+N, 4P

Условия эксплуатации

• NXU-I+II: степень защиты IP20; рабочая температура от -40 °C до +70 °C; температура хранения от -25 °C до +70 °C; высота над уровнем моря — не более 2000 м
• NXU-IIG/F: степень защиты IP20; рабочая температура от -25 °C до +40 °C; температура хранения от -25 °C до +70 °C; уклон монтажной поверхности — не более 5°

Основные технические параметры

Таблицы технических параметров

Габаритные и установочные размеры

Таблицы выбора
