NH40 / NH40S / NH40SZ — рубильники, перекидные и реверсивные разъединители до 3150 А

Справочник по продукции Chint · Выключатели-разъединители и предохранители

Описание

Выключатели-разъединители NH40, перекидные разъединители NH40S и реверсивные разъединители NH40SZ предназначены для применения в сетях 50/60 Гц напряжением до 690 В переменного и до 440 В постоянного тока при условных тепловых токах до 3150 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.

Исполнения: NH40 — однопозиционный рубильник с центральным управлением (стандартная или выносная рукоятка); NH40S — перекидной разъединитель (три положения I–0–II), в том числе с боковой рукояткой; NH40SZ — реверсивный разъединитель с автоматической передачей при двойном источнике питания (типы управления I, II, III), в вариантах с электроприводом и с блоком АВР.

Соответствует: ГОСТ IEC 60947-1-2014; ГОСТ Р 50030.3-2012; ГОСТ IEC 60947-5-1-2014.

Структура условного обозначения

• NH40 (рубильник):
• NH40 – X1/ Х2 X3 X4
• Обозначение серии
• Условный тепловой ток: 16, 32, 40, 63, 80, 100, 125, 160, 200, 250,
• 315, 400, 630, 1000, 1250, 1600, 2000, 2500, 3150
• Количество полюсов: 3, 4
• Однопозиционный рубильник с центральным управлением: « »
• Стандартная рукоятка управления: « »
• Выносная рукоятка управления: W
• NH40S (перекидной):
• NH40 – X1/ Х2 X3 X4 X5
• Обозначение серии
• Условный тепловой ток: 16, 32, 40, 63, 80, 100, 125, 160, 200, 250,
• 315, 400, 630, 1000, 1250, 1600, 2000, 2500, 3150
• Количество полюсов: 3, 4
• Боковая рукоятка управления: C
• Перекидной рубильник (3 положения I-0-II ): S
• Стандартная рукоятка управления: « »
• Выносная рукоятка управления: W
• NH40SZ (реверсивный):
• NH40 – X1/ Х2 X3 X4
• Обозначение серии
• Условный тепловой ток: 16, 32, 40, 63, 80, 100, 125, 160, 200, 250,
• 315, 400, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150
• Количество полюсов: 3, 4
• Автоматическая передача с двойным источником питания: SZ
• I: Питание от сети – питание от сети, взаимный режим ожидания, защита от
• потери фазы; защита от перенапряжения и пониженного напряжения
• II: Питание от сети – питание от сети, автоматическое переключение
• и автоматическое восстановление, защита от потери фазы, защита от
• перенапряжения и пониженного напряжения
• III: Питание от сети-дизель генератора, автоматическая замена и автоматическое
• восстановление, защита от потери фазы, защита от перенапряжения и
• пониженного напряжения

Преимущества

• Гарантированное разъединение (индикация положения контактов).
• Простота монтажа.
• Высокая электрическая и механическая износостойкость.

Условия эксплуатации

• Температура окружающего воздуха: от –5 до +40 °C.
• Высота над уровнем моря: до 2000 м.
• Относительная влажность: не более 50 % при температуре окружающего воздуха 40 °C в месте установки, при более низкой температуре относительная влажность может быть выше. Например, при температуре 20 °C относительная влажность может быть 90 %. Во избежание выпадения конденсата на поверхности изделия вследствие перепадов температур следует принять специальные меры.
• Степень загрязнения: III.

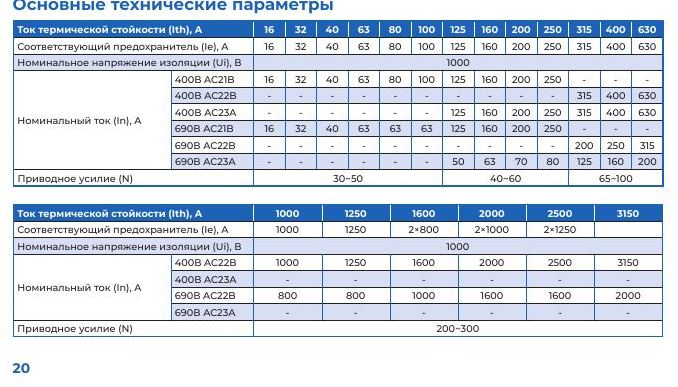

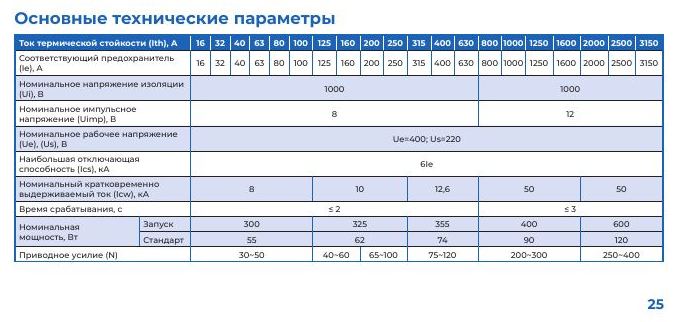

Таблицы технических параметров

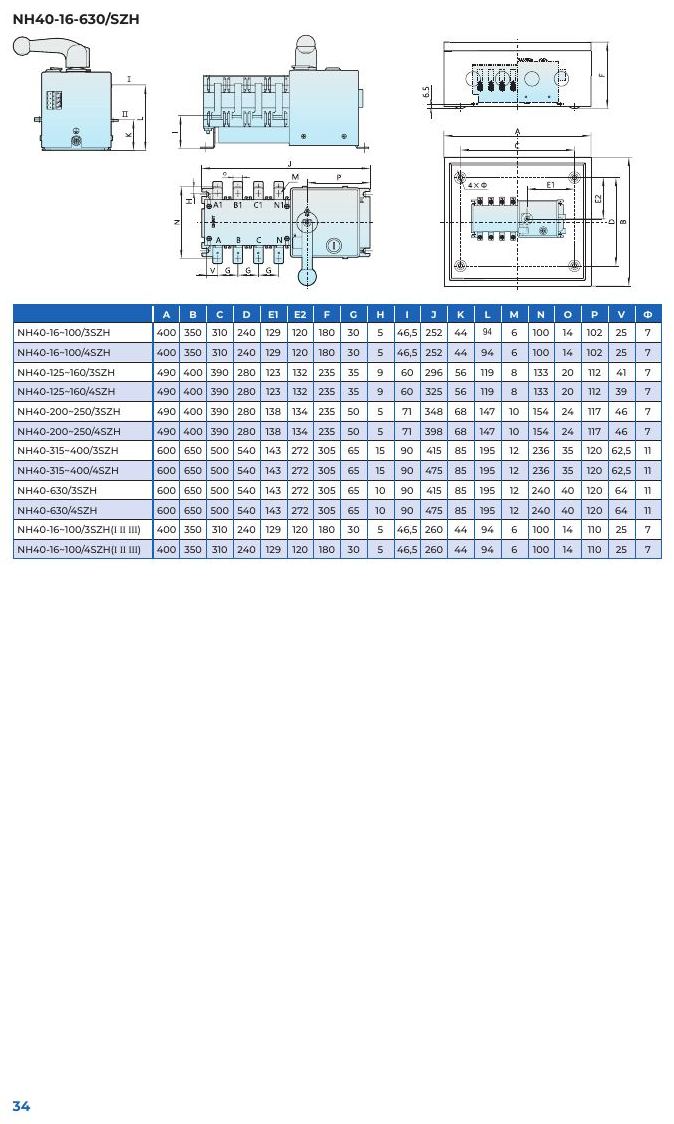

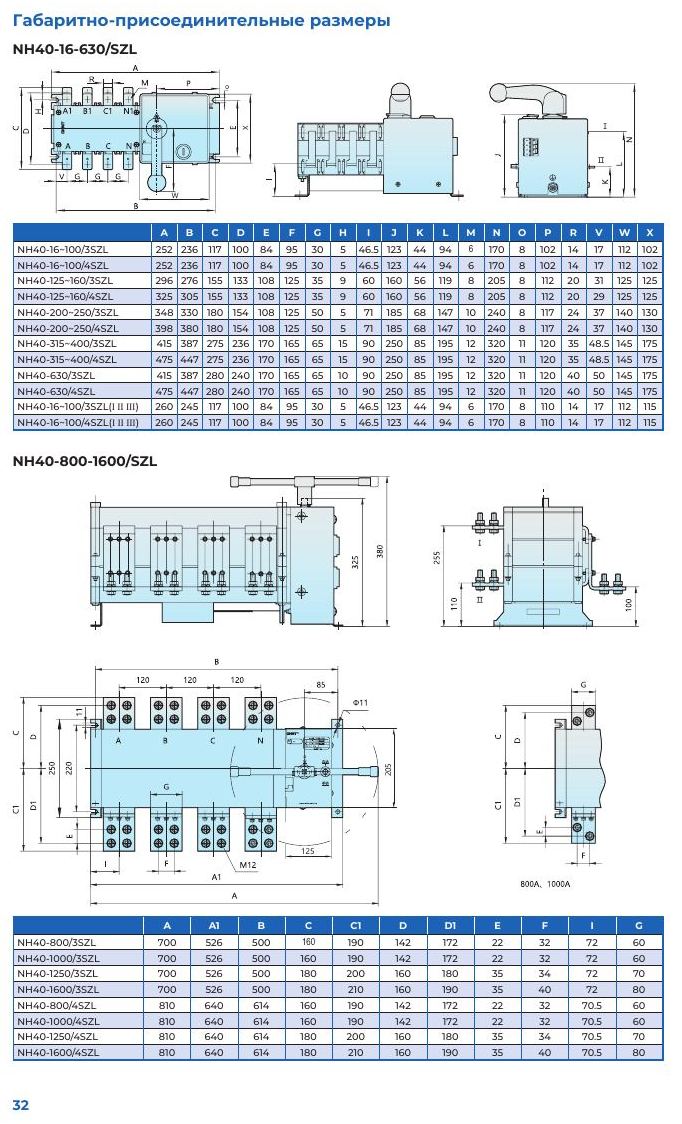

Габаритные и установочные размеры

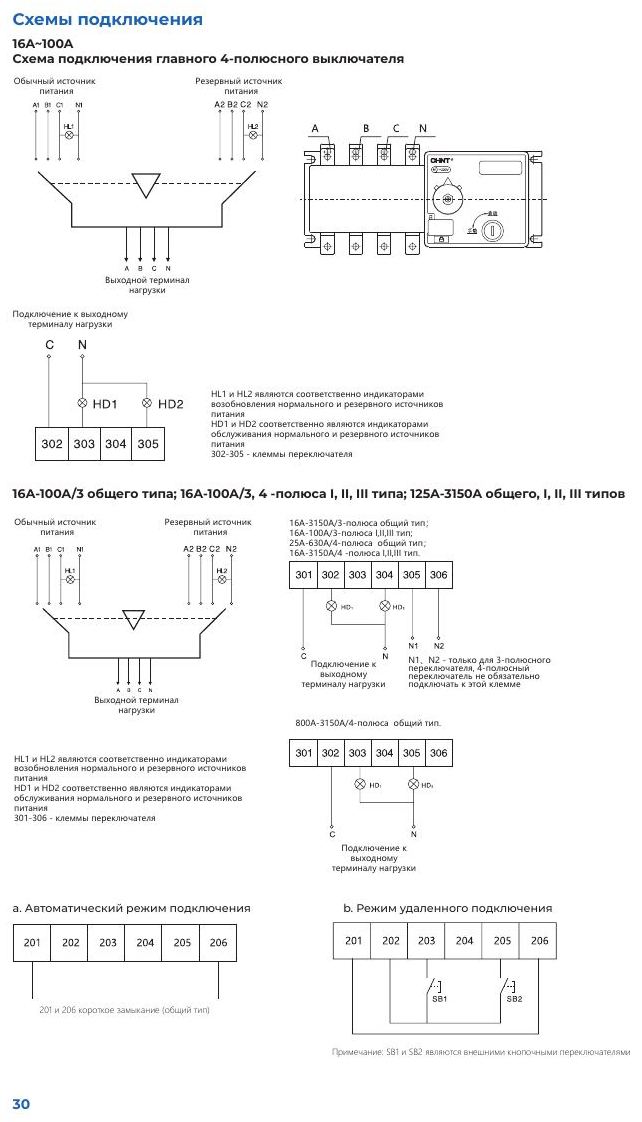

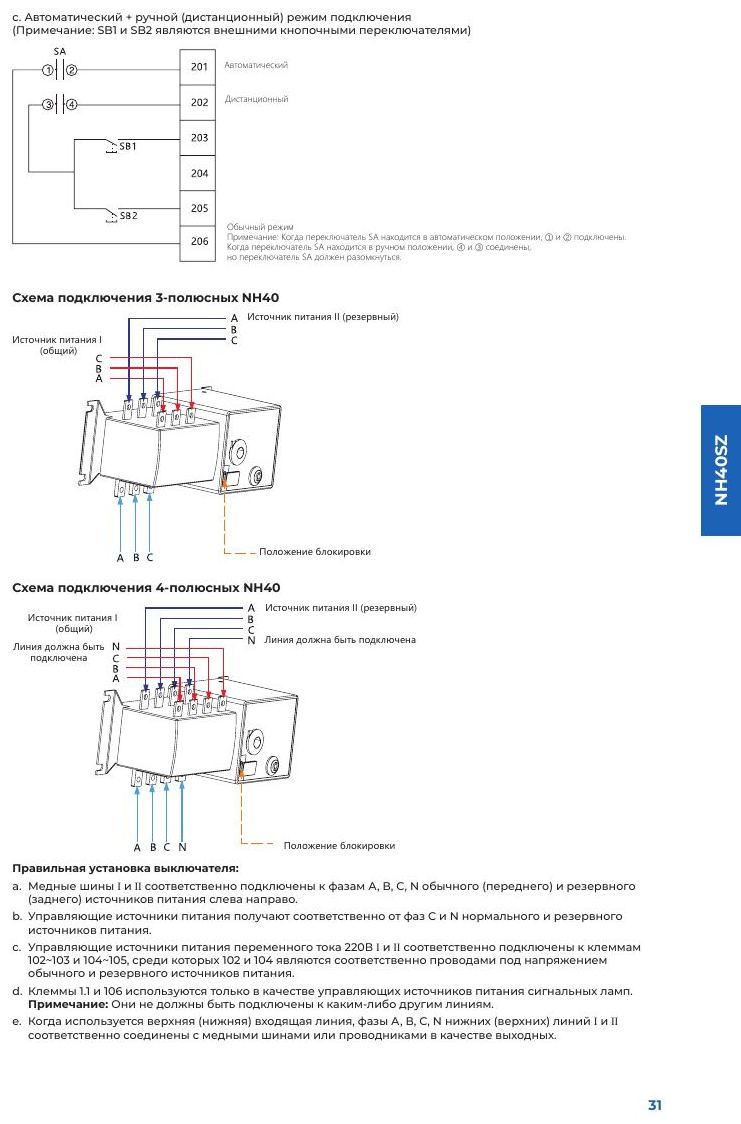

Схемы
