NF2 — модульные выключатели-разъединители до 125 А

Справочник по продукции Chint · Выключатели-разъединители и предохранители

Описание

Модульные выключатели-разъединители серии NF2 предназначены для применения в сетях 50 Гц, напряжением до 690 В переменного тока, при номинальных токах до 125 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.

Соответствует: ГОСТ IEC 60947-1-2014; ГОСТ Р 50030.3-2012; ГОСТ IEC 60947-5-1-2014.

Преимущества

• Гарантированное разъединение (индикация положения контактов).
• Простота монтажа.
• Высокая электрическая и механическая износостойкость.

Условия эксплуатации

• Температура окружающего воздуха: от –25 до +40 °C.
• Высота над уровнем моря: до 2000 м.
• Относительная влажность: не более 50 % при температуре окружающего воздуха 40 °C в месте установки, при более низкой температуре относительная влажность может быть выше. Например, при температуре 20 °C относительная влажность может быть 90 %. Во избежание выпадения конденсата на поверхности изделия вследствие перепадов температур следует принять специальные меры.
• Степень загрязнения: III.

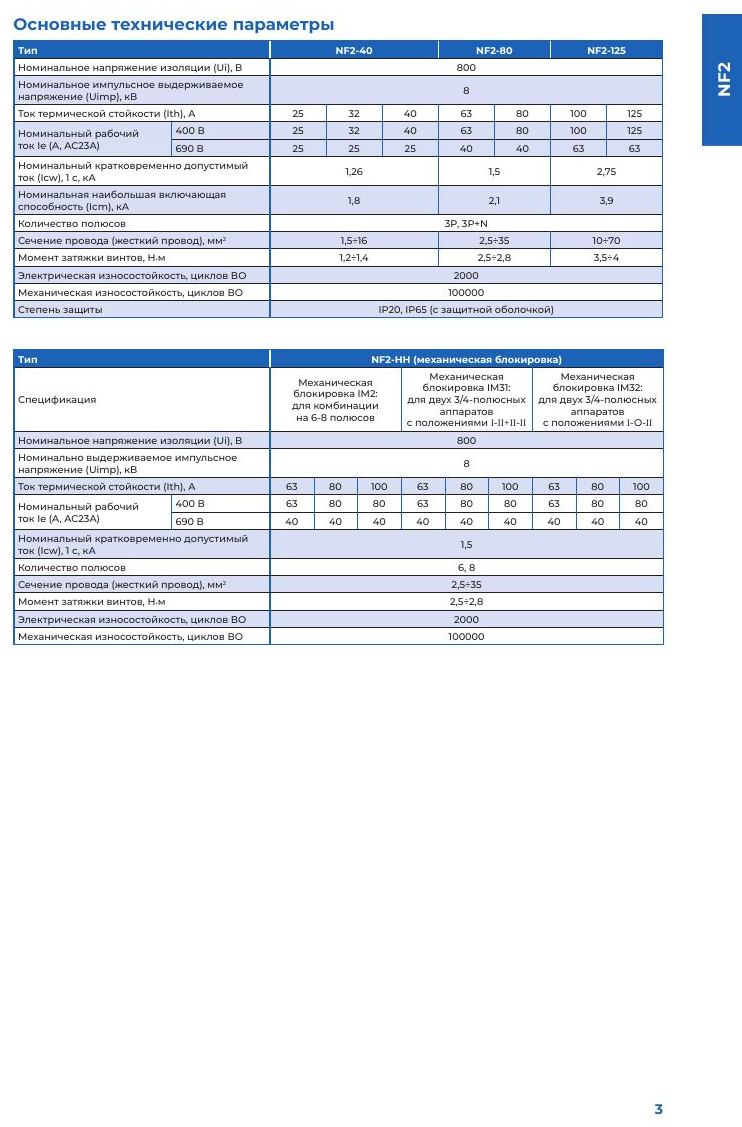

Таблицы технических параметров

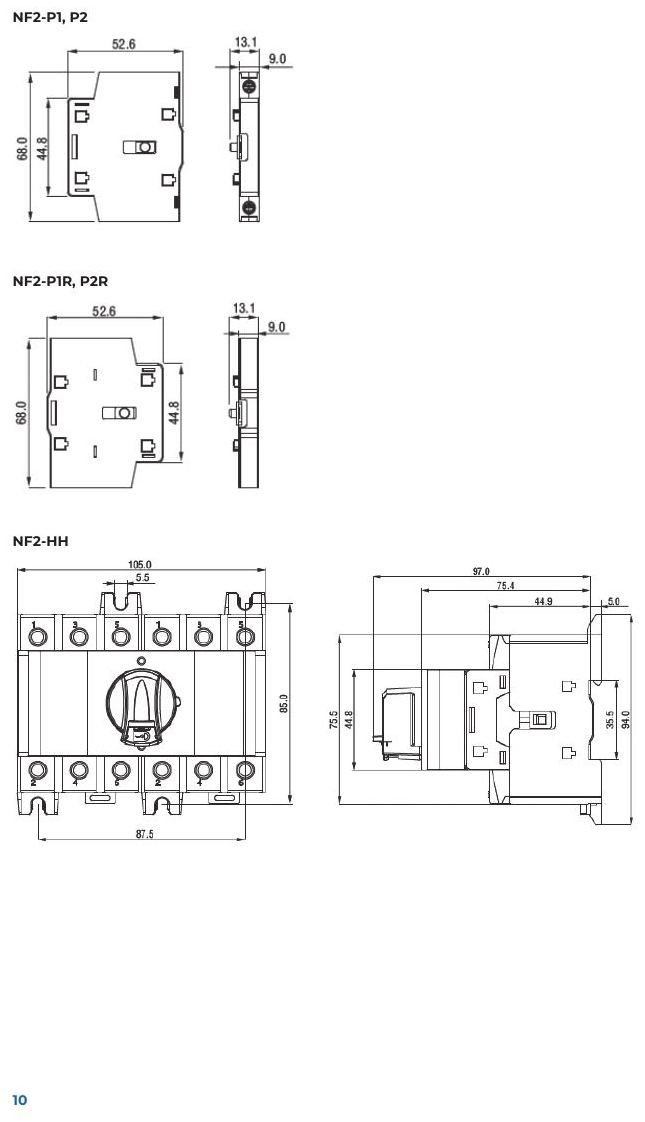

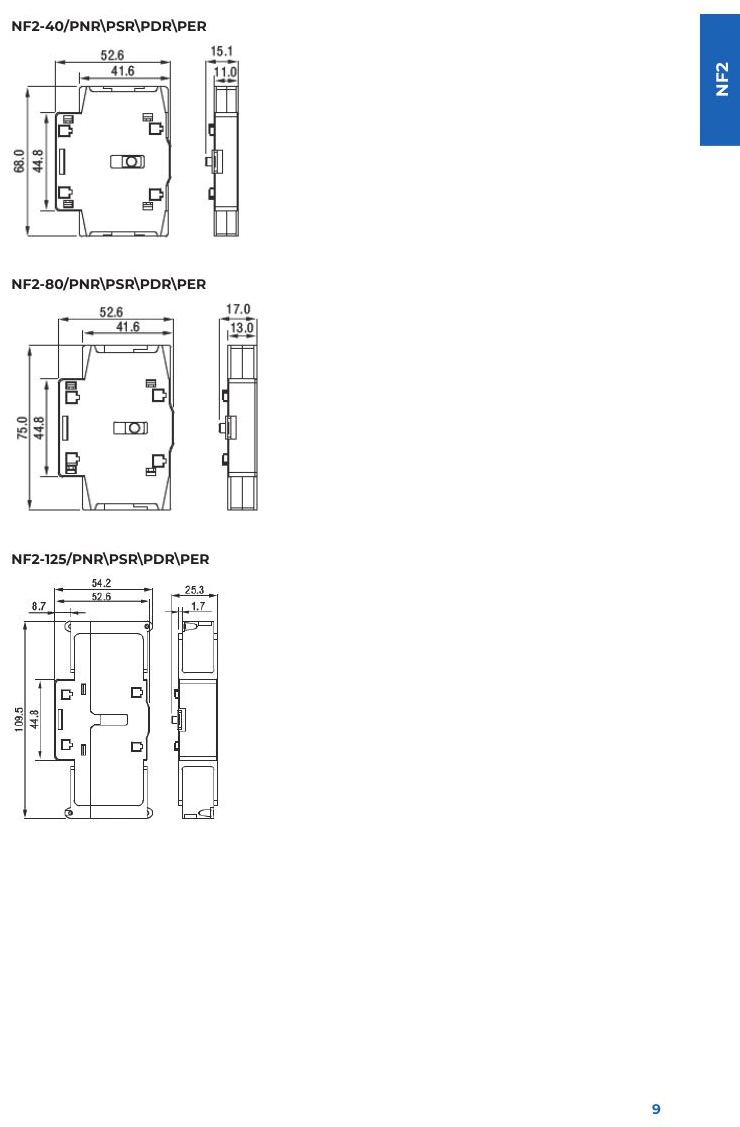

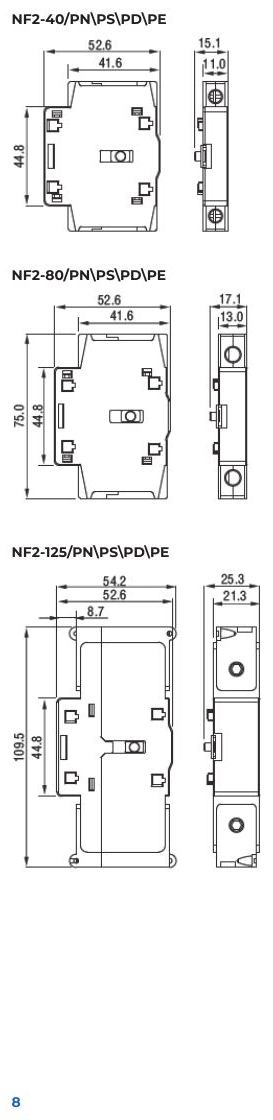

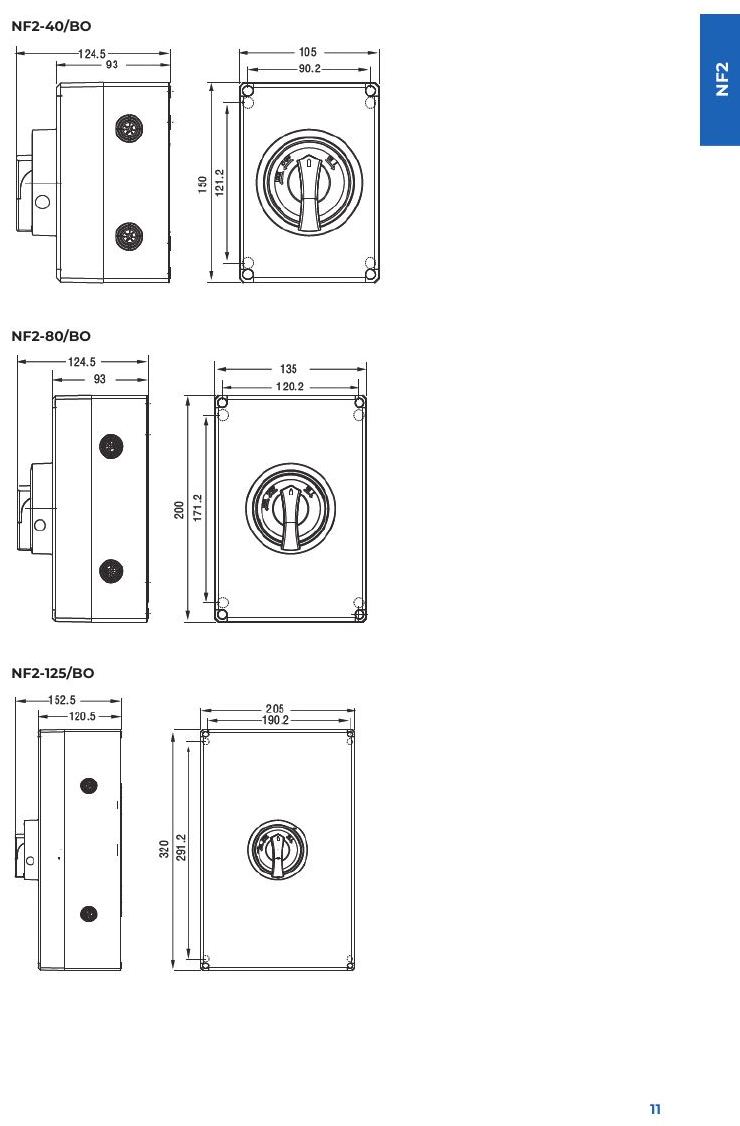

Габаритные и установочные размеры

Схемы

Дополнительные данные
