NXM, NXM(S) — автоматические выключатели в литом корпусе

Справочник по продукции Chint · Автоматические выключатели в литом корпусе

Описание

Автоматические выключатели в литом корпусе серии NXM(S) предназначены для работы в сетях переменного тока частотой 50/60 Гц с номинальным напряжением до 690 В на номинальные токи от 16 до 1600 А.

Обеспечивают защиту сетей и электрооборудования от перегрузок, коротких замыканий, а также от снижения напряжения при нечастых включениях и отключениях двигателя. Серия NXM — с термомагнитным расцепителем, серия NXMS — с электронным расцепителем.

Соответствует: ГОСТ IEC 60947-1-2014, ГОСТ IEC 60947-2-2014, ГОСТ 30011.1-2012 (IEC 60947-1:2004).

Структура условного обозначения

• Серия: M — автоматические выключатели с термомагнитным расцепителем; MS — с электронным расцепителем
• Типоразмер (Inm), А: 63; 125; 160; 250; 400; 630; 800; 1000; 1250; 1600
• Код по отключающей способности: S — 25 кА (63, 125 А), 36 кА (400, 630, 800 А), 50 кА (1000, 1250, 1600 А); F — 36 кА (63, 125 А), 50 кА (400, 630, 800 А), 50 кА (1000, 1250, 1600 А); H — 50 кА (63, 125 А), 75 кА (400, 630, 800 А), 75 кА (1000, 1250, 1600 А)
• Количество полюсов: 2P (Inm ≤ 250 А); 3P; 4P
• Номинальный ток расцепителя, А: 16; 20; 25; 32; 40; 50; 60; 63; 80; 100; 125; 160; 180; 200; 225; 250; 315; 320; 350; 400; 500; 630; 800; 1000; 1250; 1600
• Номинальная предельная отключающая способность

Преимущества

• Широкий ряд типоразмеров корпуса с дополнительными возможностями: можно выбрать наиболее подходящий размер корпуса.
• Двойная изоляция, обеспечивающая более безопасную эксплуатацию; упрощает установку дополнительных аксессуаров и техобслуживание.

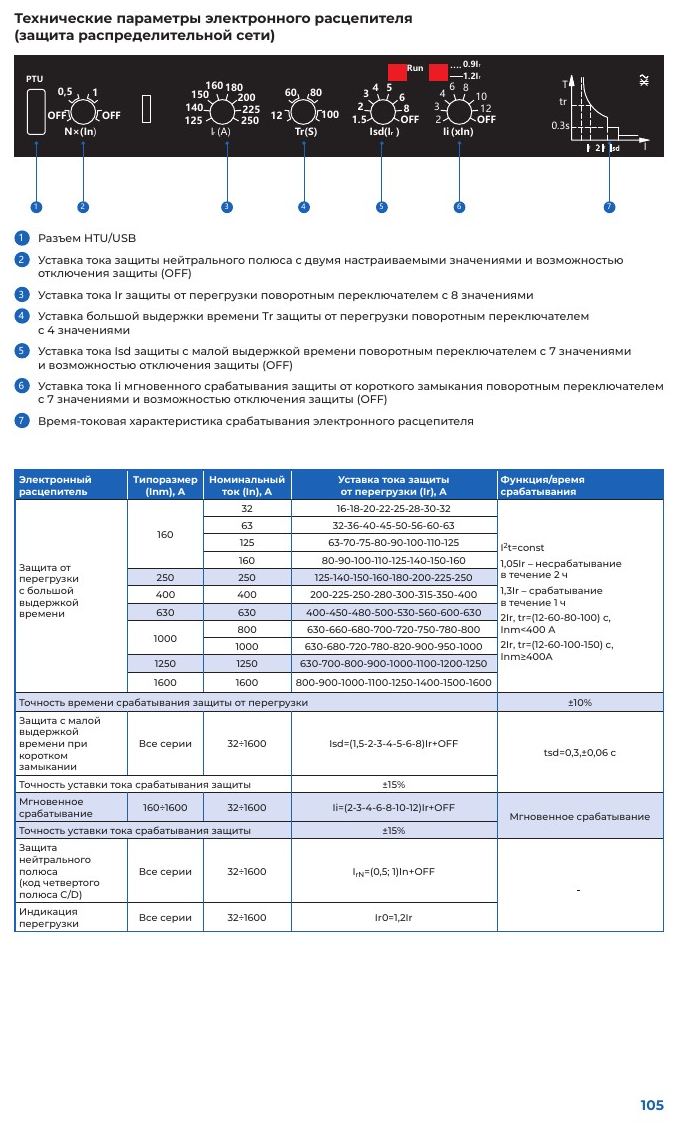

• Новые электронные расцепители: удобная настройка параметров, более точные значения уставок защит, лучшее распознавание аварийных ситуаций в сети.
• Универсальность применения, устойчивая работа в экстремальных условиях: рабочая температура от –35 до +70 °C.

Условия эксплуатации

• Температура эксплуатации и хранения: от –40 до +70 °C; среднее значение за 24 часа не более +35 °C; при температуре от –40 до +70 °C следует учитывать снижение эксплуатационных характеристик или предусмотреть температурную компенсацию.
• Высота над уровнем моря: не более 2000 м.
• Степень загрязнения: 3.
• Степень защиты: IP40.
• Относительная влажность не более 50 % при максимальной температуре +40 °C; при более низкой температуре допускается более высокая (90 % при +20 °C); необходимы меры против образования конденсата.

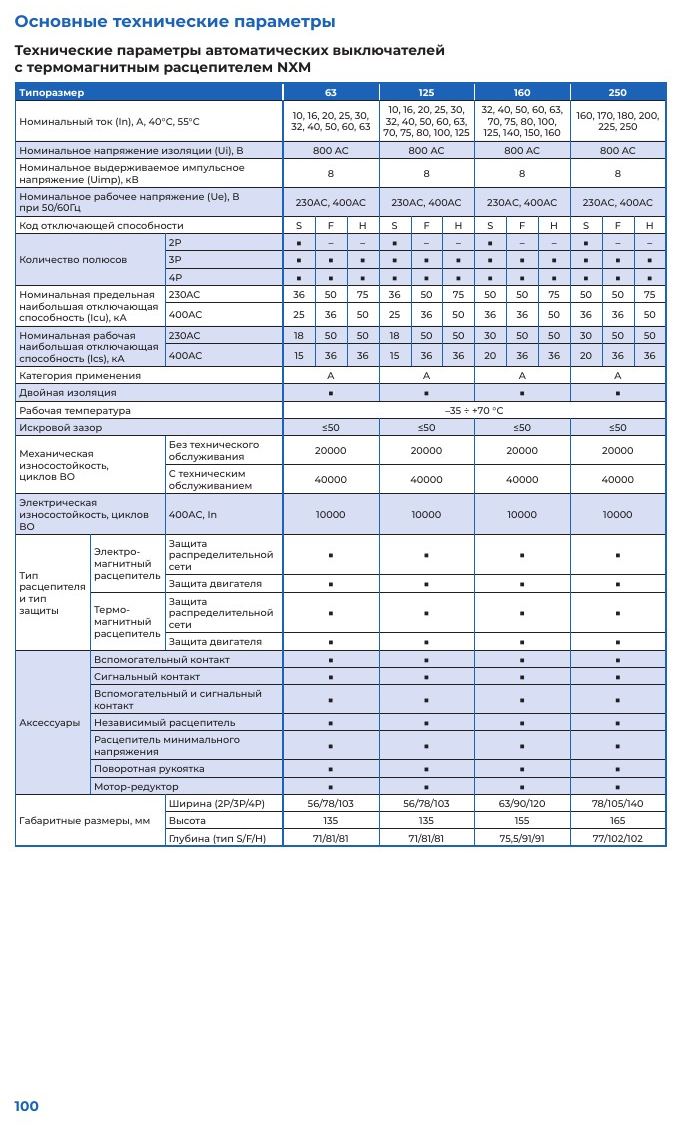

Основные технические параметры

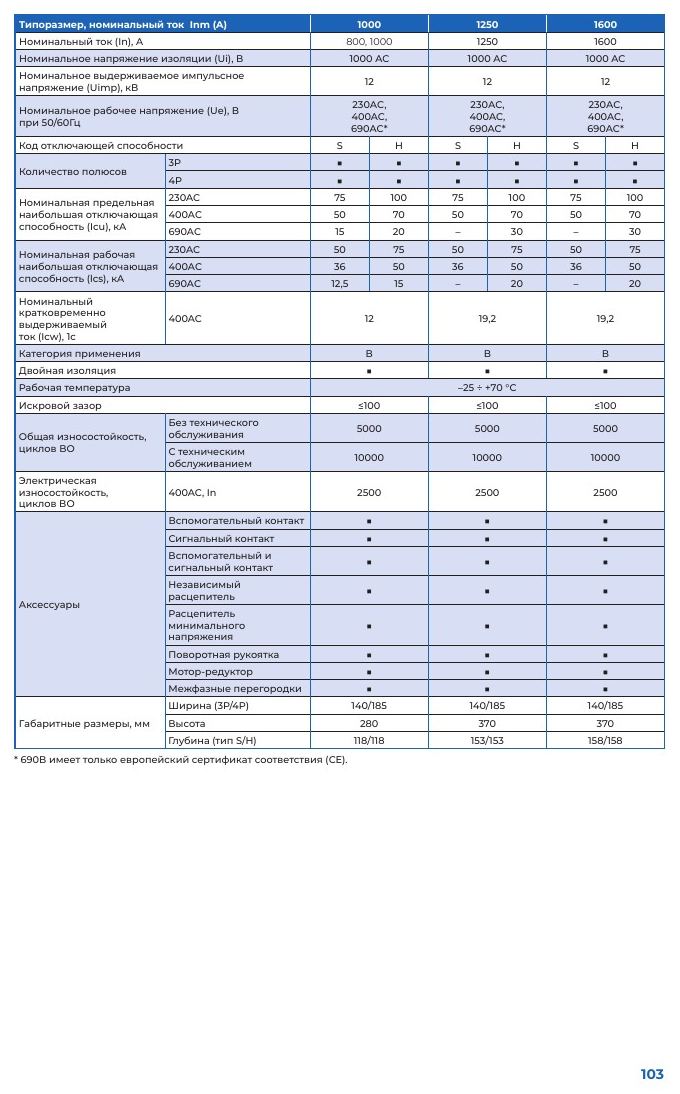

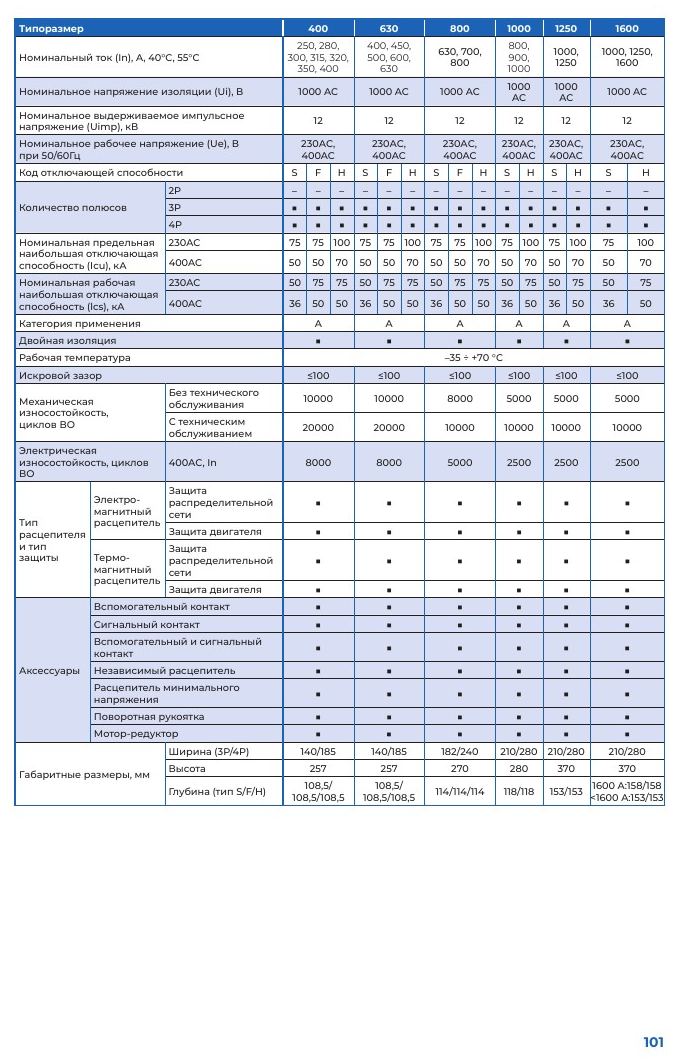

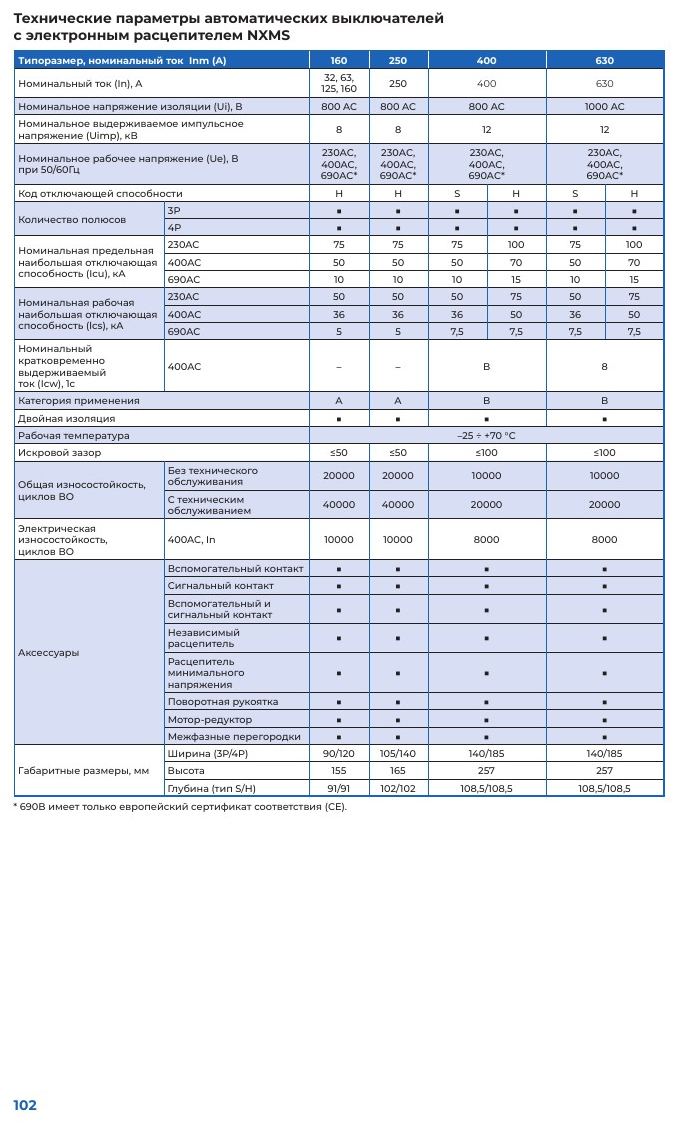

Таблицы технических параметров

Графики и характеристики срабатывания

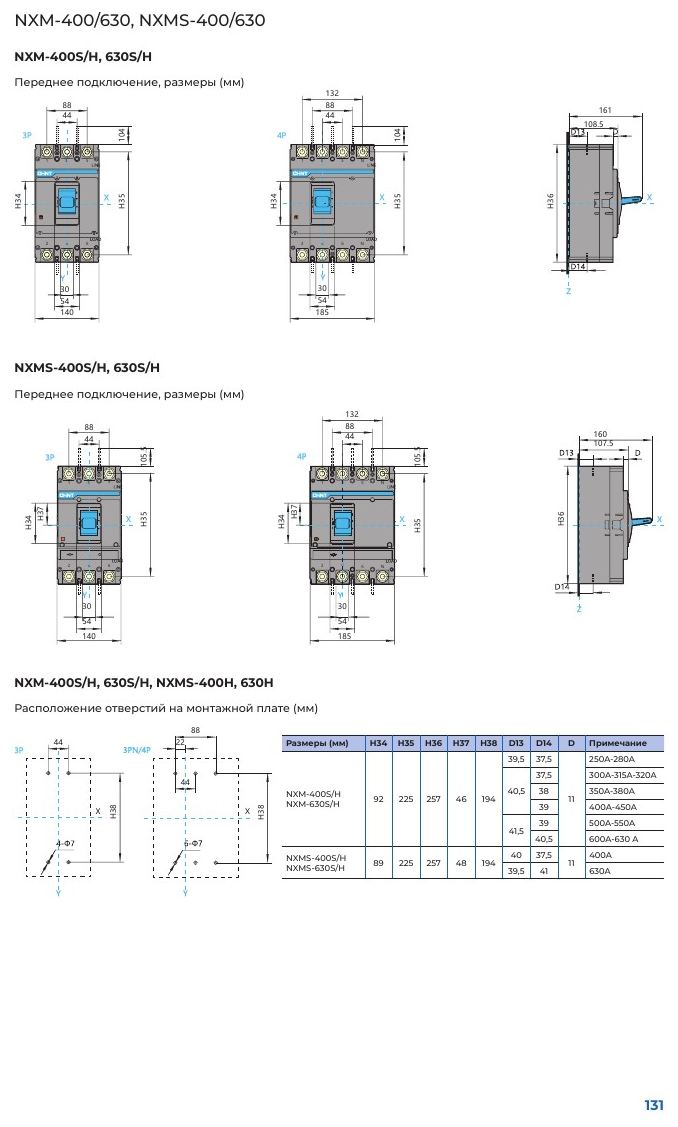

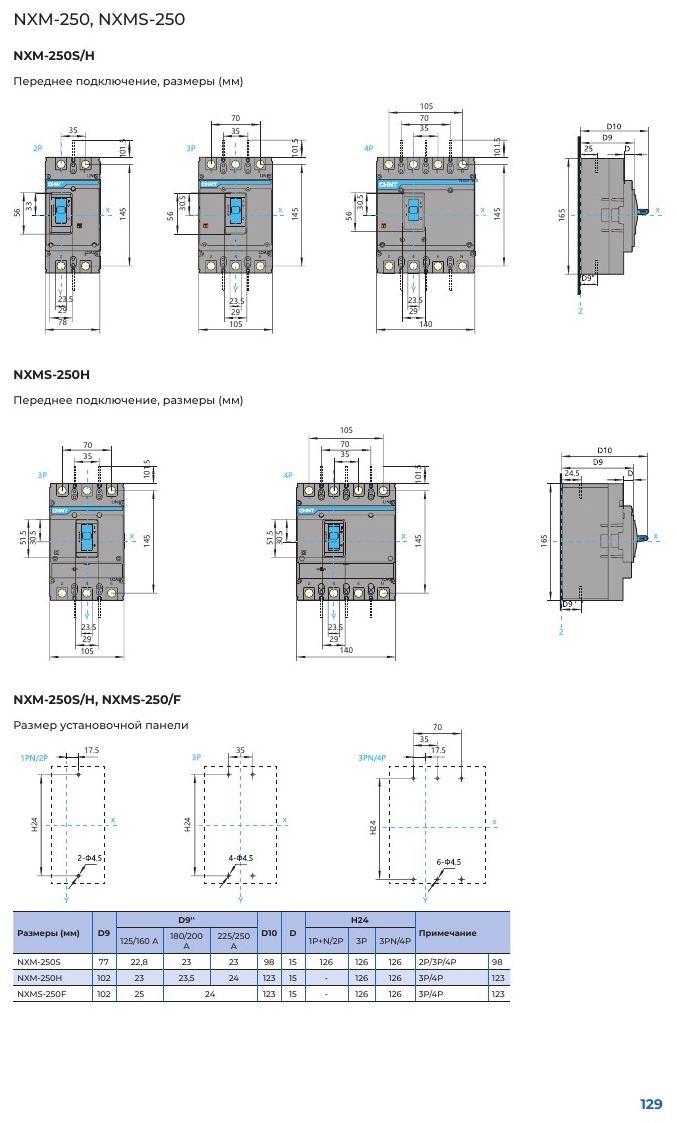

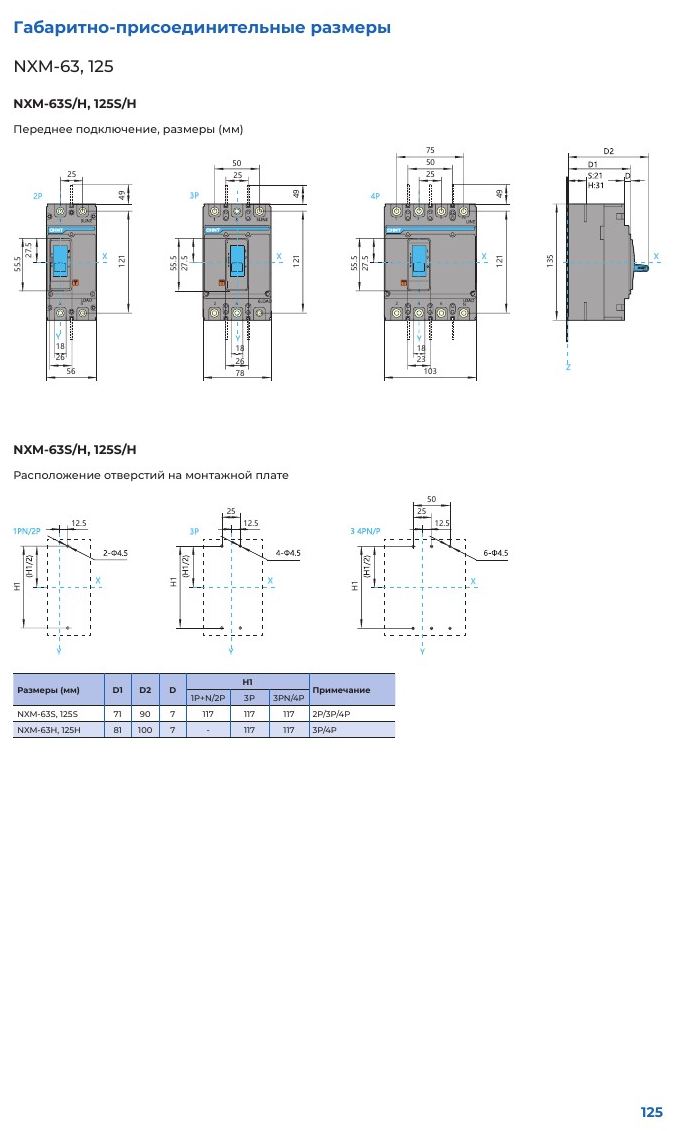

Габаритные и установочные размеры

Таблицы выбора
