NM8N — автоматические выключатели в литом корпусе

Справочник по продукции Chint · Автоматические выключатели в литом корпусе

Описание

Автоматические выключатели в литом корпусе серии NM8N предназначены для работы с цепями переменного тока частотой 50/60 Гц с номинальным напряжением 1150 В и ниже, а также в системах постоянного тока напряжением до 1000 В включительно при номинальных токах от 16 до 1600 А.

Обеспечивают защиту цепей и электрооборудования от перегрузок, коротких замыканий и снижения напряжения при нечастых пусках двигателя.

Соответствует: ГОСТ IEC 60947-1-2014, ГОСТ IEC 60947-2-2014, ГОСТ 30011.1-2012 (IEC 60947-1:2004).

Структура условного обозначения

Серия: NM8N
Исполнение аппарата: SD — выключатель-разъединитель; HV — высоковольтный автоматический выключатель; без обозначения — автоматический выключатель
Типоразмер: 125; 250; 400; 630; 800; 1600
Исполнение по отключающей способности: C — 36 кА; S — 50 кА; Q — 70 кА; H — 100 кА; R — 150 кА
Тип расцепителя: M; TM; EN; EM; ENM; EMM
Количество полюсов: 1P; 2P; 3P; 4P
Исполнение расцепителя: без значения — выключатель-разъединитель без расцепителя; значение — номинальный ток расцепителя; LCD — встроенный ЖК-дисплей (только для расцепителей типов EM, EMM)
Способ управления: без обозначения — ручное управление; MD — электрическое управление мотор-редуктором (для типоразмера 1600 мотор-редуктор устанавливается только на заводе-изготовителе)
Напряжение управления мотор-редуктора: AC200; AC400; DC100; DC220
Дополнительные функции: без обозначения — отсутствуют; L — дифференциальная защита (для аппаратов переменного тока до 630 А); DC — автоматический выключатель на постоянный ток (только исполнение C, Icu = 36 кА, с расцепителем TM) / выключатель-разъединитель на постоянный ток при сочетании с NM8NSD

Преимущества

3 способа установки: стационарный, втычной, выкатной.
Несколько уровней отключающей способности Icu: 36, 50, 70, 100, 150 кА.
3 типа расцепителей: M — электромагнитный; TM — термомагнитный; EN и EM — электронные.
Автоматизированный централизованный контроль и управление на основе удалённой или локальной передачи данных по протоколу Modbus RS-485.
Резкое ограничение отключаемого тока короткого замыкания позволяет увеличить Ics (Ics = 100 % Icu) и снизить нагрев кабельных линий.
Контактные накладки с применением вольфрама снижают износ силовых контактов.
Эксплуатация при температуре от –40 до +70 °C.

Основные технические параметры

Номинальный ток In, А	16–1600
Типоразмеры	125; 250; 400; 630; 800; 1600
Номинальное напряжение переменного тока, В	до 1150 (50/60 Гц)
Номинальное напряжение постоянного тока, В	до 1000
Исполнение по отключающей способности	C — 36 кА; S — 50 кА; Q — 70 кА; H — 100 кА; R — 150 кА
Типы расцепителей	M; TM; EN; EM; ENM; EMM
Количество полюсов	1P; 2P; 3P; 4P
Способы установки	Стационарный; втычной; выкатной
Температура окружающей среды, °C	от –40 до +70

Таблицы технических параметров

NM8N — автоматические выключатели в литом корпусе: Основные технические параметры NM8N типоразмеров 125, 250 и 400 — Основные технические параметры NM8N типоразмеров 125, 250 и 400

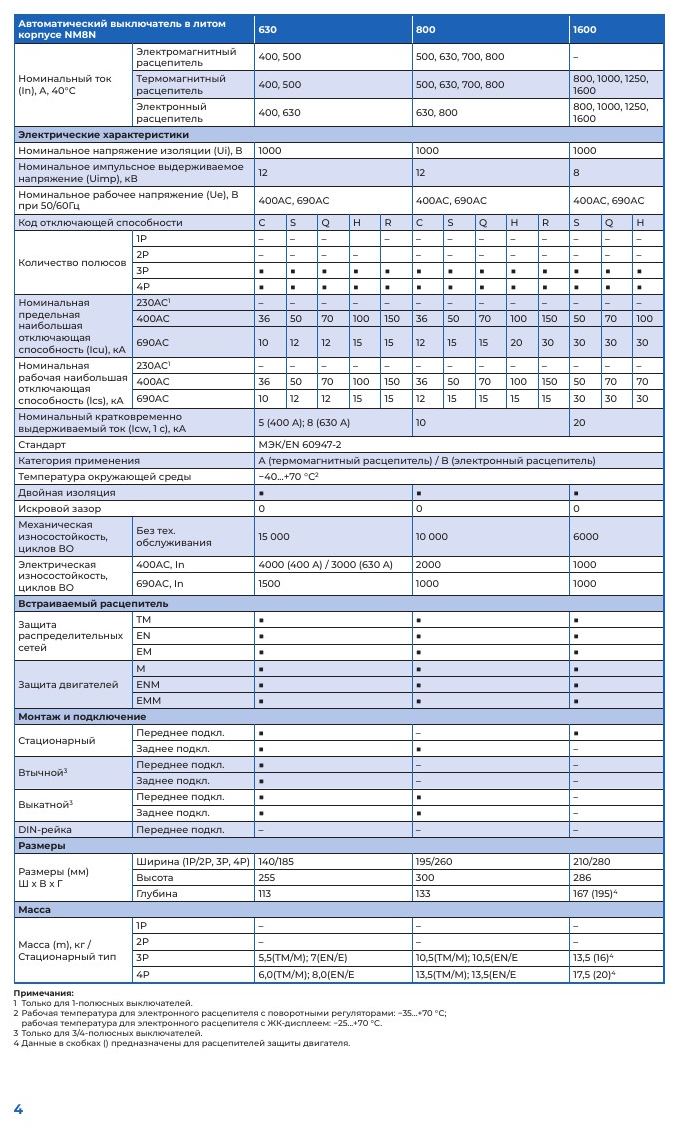

NM8N — автоматические выключатели в литом корпусе: Основные технические параметры NM8N типоразмеров 630, 800 и 1600 — Основные технические параметры NM8N типоразмеров 630, 800 и 1600

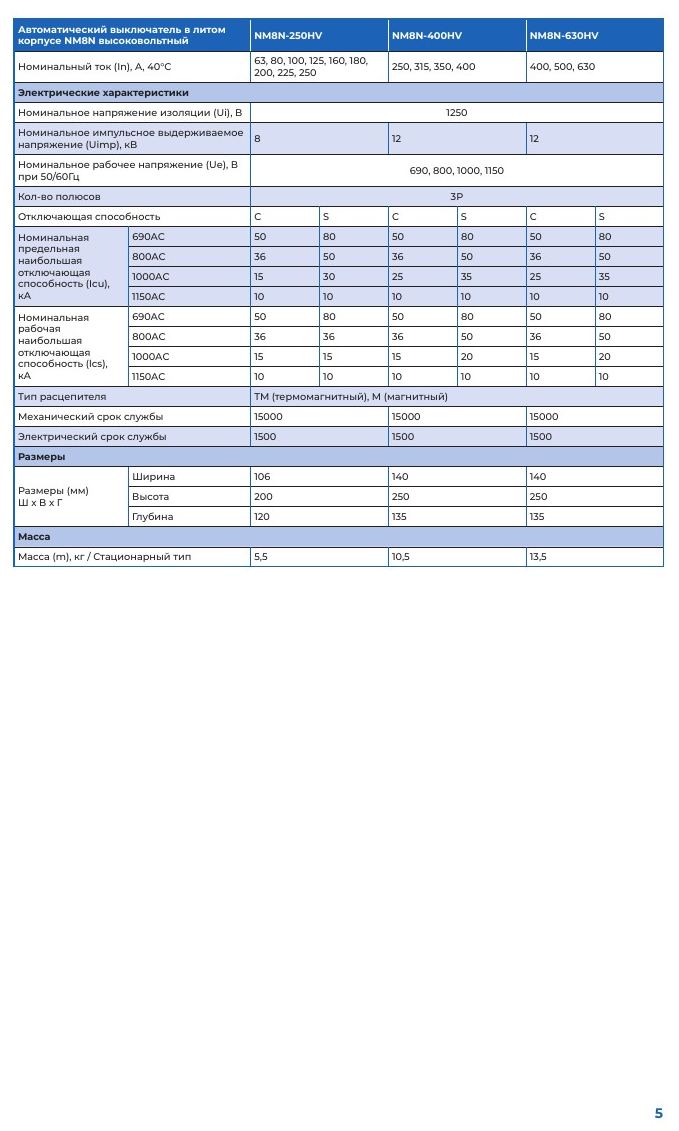

NM8N — автоматические выключатели в литом корпусе: Основные технические параметры высоковольтных выключателей NM8N-250HV, NM8N-400HV, NM8N-630HV — Основные технические параметры высоковольтных выключателей NM8N-250HV, NM8N-400HV, NM8N-630HV

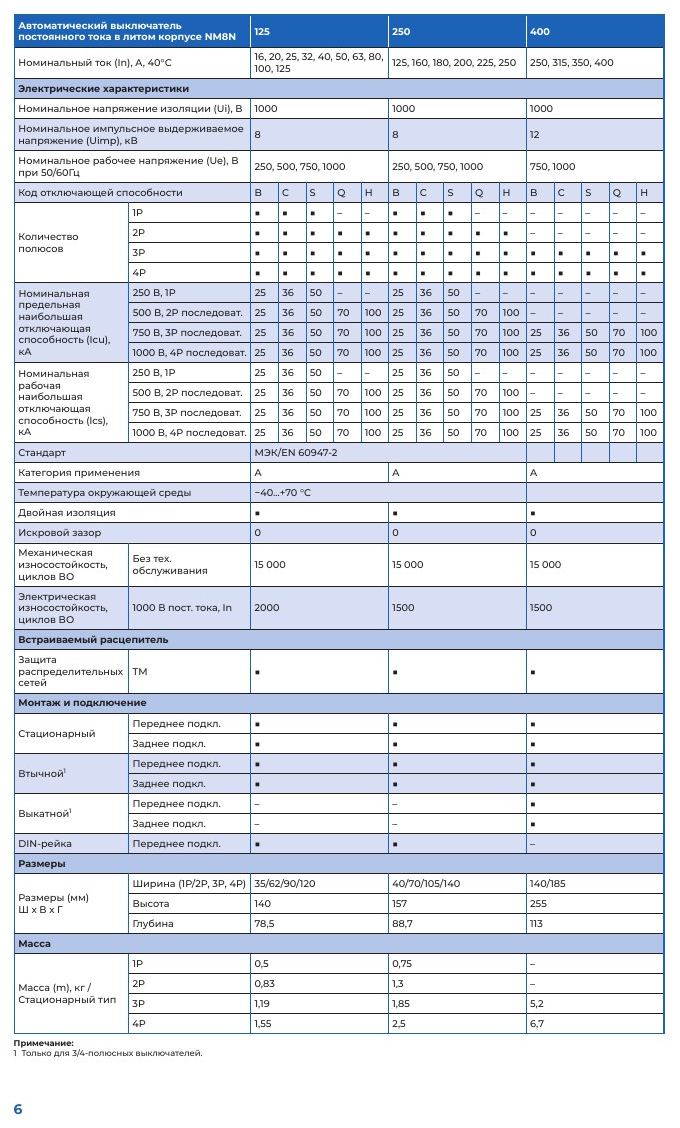

NM8N — автоматические выключатели в литом корпусе: Основные технические параметры выключателей постоянного тока NM8N типоразмеров 125, 250 и 400 — Основные технические параметры выключателей постоянного тока NM8N типоразмеров 125, 250 и 400

NM8N — автоматические выключатели в литом корпусе: Модуль дифференциальной защиты NM8NL: основные технические параметры — Модуль дифференциальной защиты NM8NL: основные технические параметры

NM8N — автоматические выключатели в литом корпусе: Выключатели-разъединители NM8NSD: основные технические параметры — Выключатели-разъединители NM8NSD: основные технические параметры

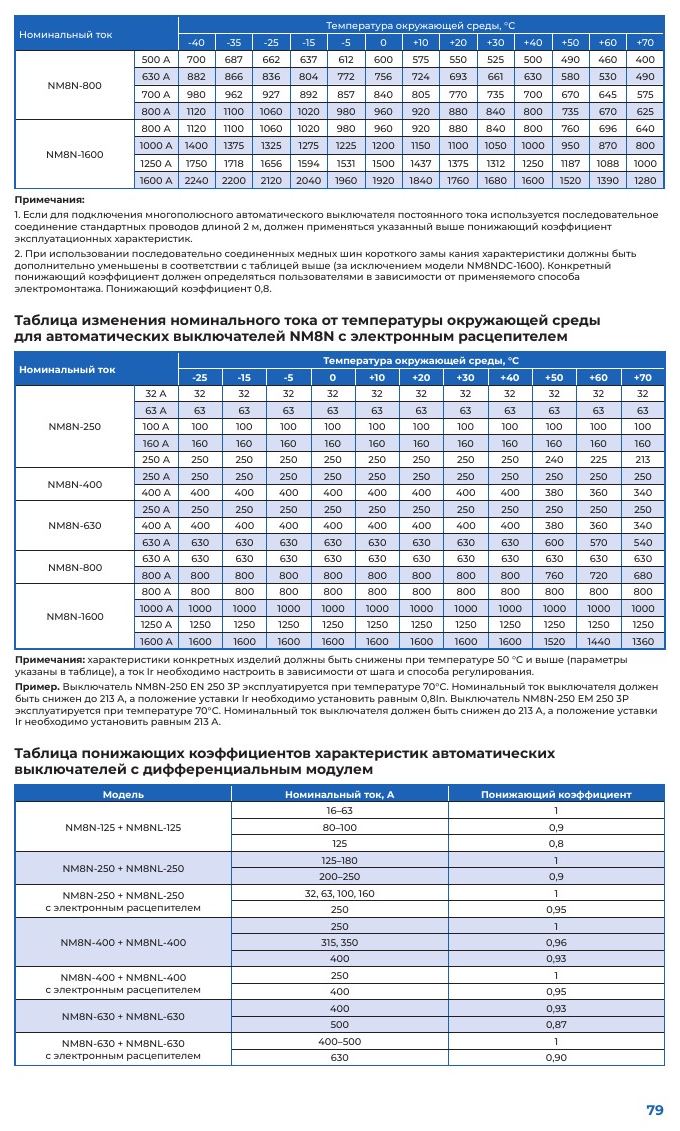

NM8N — автоматические выключатели в литом корпусе: Изменение номинального тока от температуры окружающей среды (NM8N-800, NM8N-1600 и выключатели с электронным расцепителем); понижающие коэффициенты для выключателей с дифференциальным модулем — Изменение номинального тока от температуры окружающей среды (NM8N-800, NM8N-1600 и выключатели с электронным расцепителем); понижающие коэффициенты для выключателей с дифференциальным модулем

Графики и характеристики срабатывания

NM8N — автоматические выключатели в литом корпусе: Время-токовые характеристики термомагнитных расцепителей NM8N-125 для защиты распределительных сетей — Время-токовые характеристики термомагнитных расцепителей NM8N-125 для защиты распределительных сетей

NM8N — автоматические выключатели в литом корпусе: Время-токовые характеристики электронных расцепителей серий EN и EM — Время-токовые характеристики электронных расцепителей серий EN и EM

Габаритные и установочные размеры

NM8N — автоматические выключатели в литом корпусе: Габаритно-присоединительные размеры NM8N-125, переднее подключение — Габаритно-присоединительные размеры NM8N-125, переднее подключение

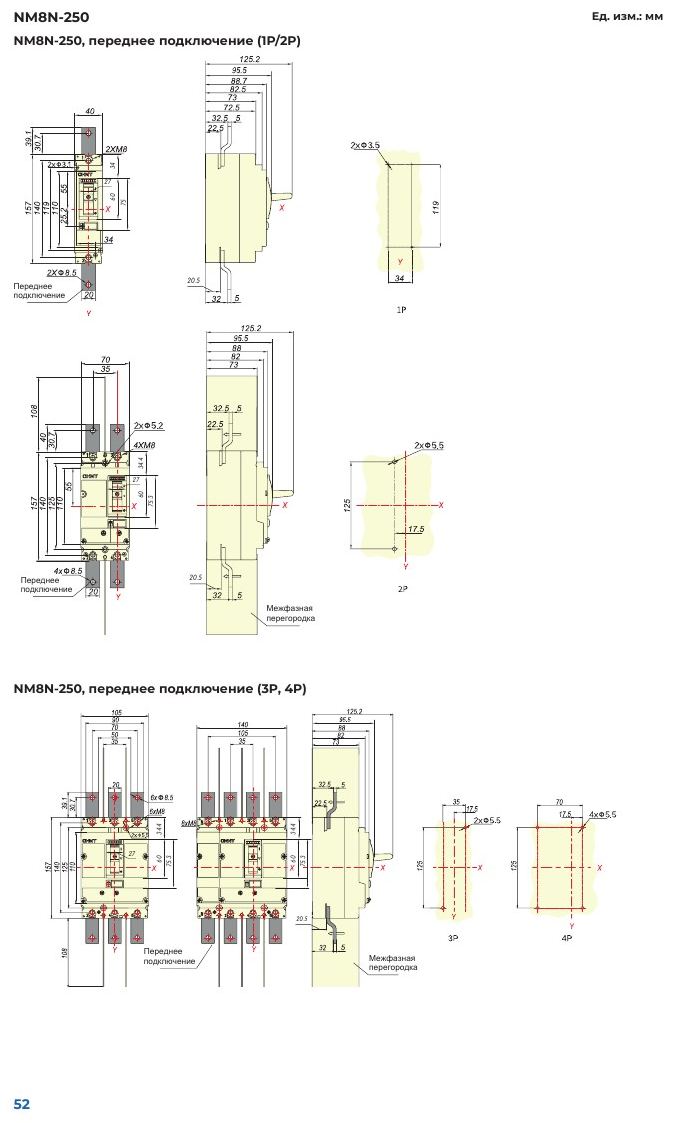

NM8N — автоматические выключатели в литом корпусе: Габаритно-присоединительные размеры NM8N-250, переднее подключение — Габаритно-присоединительные размеры NM8N-250, переднее подключение

NM8N — автоматические выключатели в литом корпусе: Габаритно-присоединительные размеры NM8N-400/630 и NM8N-400/630HV, переднее подключение — Габаритно-присоединительные размеры NM8N-400/630 и NM8N-400/630HV, переднее подключение
