Контакторы Chint NC1: выбор по току и мощности двигателя

Контакторы Chint серии NC1 — самый распространённый аппарат для пуска и управления трёхфазными асинхронными двигателями на токи до 95 А. Контактор коммутирует силовую цепь по сигналу катушки, выдерживает частые пуски и в связке с тепловым реле образует электромагнитный пускатель. Рассказываем, как выбрать контактор NC1 по мощности двигателя, категории применения и цепи управления, и чем он отличается от других серий.

Назначение и область применения

По описанию каталога, контакторы серии NC1 предназначены для сетей переменного тока 50/60 Гц напряжением до 690 В и номинальным током до 95 А. Основное назначение — частые пуски и управление двигателями переменного тока. Контактор может быть объединён с соответствующим тепловым реле — получится пускатель, защищающий цепь от токов перегрузки. Механическая блокировка превращает два отдельных контактора в один реверсивный. Для специальных применений контактор NC1 комплектуется катушкой постоянного тока. Серия соответствует ГОСТ Р IEC 60947-4-1.

Типоразмеры и обозначение NC1

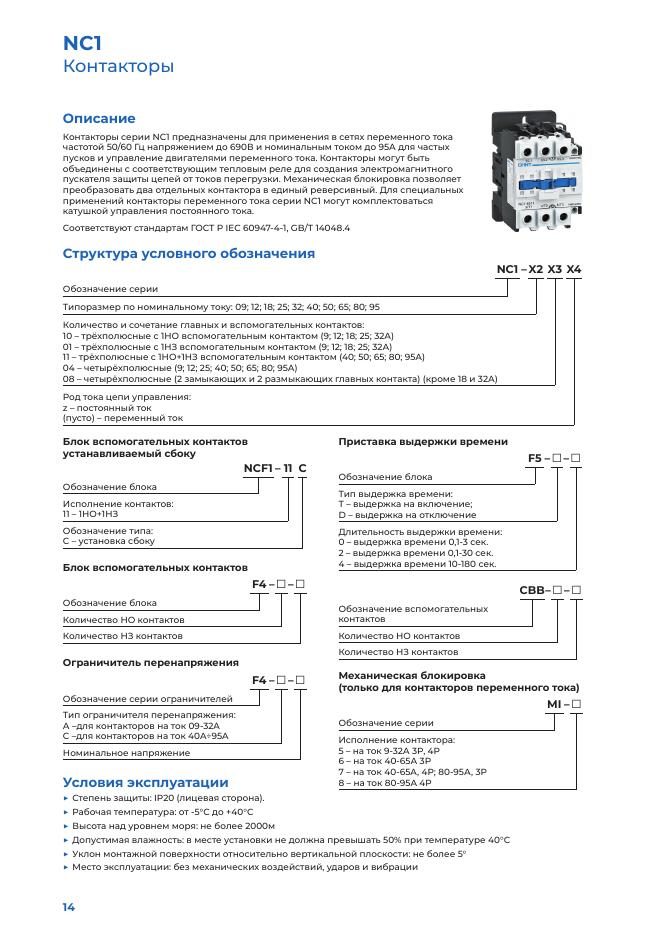

Обозначение NC1-X2 X3 X4 включает номинальный ток (типоразмер), конфигурацию контактов и род тока катушки. Типоразмеры по току: 09, 12, 18, 25, 32, 40, 50, 65, 80, 95.

Буква «z» в обозначении означает катушку постоянного тока, отсутствие буквы — катушку переменного тока. Примеры наименований: «Контактор NC1-3201 32А 230В/АС3 1НЗ 50Гц» (артикул 221957) и «Контактор NC1-9511Z 95А DC48В 1НО+1НЗ» (артикул 223236).

Выбор контактора по мощности двигателя

Главные параметры — номинальный рабочий ток Ie и категория применения. Для пуска асинхронных двигателей с короткозамкнутым ротором используется категория AC-3; для тяжёлых режимов (торможение противотоком, толчковые пуски) — AC-4. По данным каталога для NC1:

Для двигателей мощнее 15 кВт берут типоразмеры 40–95 А; их параметры приведены в том же каталоге. Правило выбора: номинальный ток контактора в категории AC-3 должен быть не меньше номинального тока двигателя. При тяжёлых пусках, частых включениях и работе в режиме AC-4 контактор берут на ступень больше.

Цепь управления: катушка

Катушка выбирается по напряжению цепи управления: переменное напряжение (например, 230 В, 50 Гц) либо постоянное (в наименовании — «Z» и значение вроде DC48В). Для нагрузок, чувствительных к помехам и гудению, применяют катушки постоянного тока. Напряжение катушки — один из обязательных параметров заказа: не перепутайте 230 В AC и 24 В.

Дополнительные блоки

К контактору NC1 в каталоге предлагаются:

• боковые блоки вспомогательных контактов (например, NCF1-11C: 1НО+1НЗ, установка сбоку);
• приставки выдержки времени F5 с выдержкой на включение (T) или отключение (D) — диапазоны 0,1–3 с, 0,1–30 с и 10–180 с;
• блоки вспомогательных контактов F4;
• механическая блокировка для реверсивных схем;
• тепловые реле NR2 и NXR для получения пускателя.

Другие серии контакторов Chint

Модульные контакторы NCH8 устанавливаются на DIN-рейку и применяются для дистанционного управления нагрузками с небольшой индуктивностью: электропечами, бытовыми приборами, освещением. Для двигателей выбирайте NC1 и серии, рассчитанные на частые пуски.

Контактор или пускатель

Контактор — это только коммутационный аппарат. Для защиты двигателя от перегрузки к нему добавляют тепловое реле — получается электромагнитный пускатель. Пускатели NQ3 поставляются уже в сборе: контактор и тепловое реле на токи до 22 А. В более мощных схемах собирают пускатель из контактора NC1 и теплового реле NXR или NR2. Подробнее — в статье о защите двигателя.

Пошаговый подбор

1. Определите мощность и номинальный ток двигателя, напряжение сети (380/400 или 660/690 В).
2. Выберите категорию применения: AC-3 для обычных пусков, AC-4 для тяжёлых режимов.
3. Подберите типоразмер NC1 так, чтобы Ie (AC-3) был не меньше тока двигателя.
4. Определите число полюсов: 3P для трёхфазного двигателя, 4P для коммутации с нейтралью.
5. Выберите катушку: AC или DC и её напряжение.
6. Добавьте тепловое реле и блоки вспомогательных контактов.
7. Найдите артикул в разделе «Продукция».

Типичные ошибки при выборе

• Выбор контактора по мощности без учёта категории применения: в режиме AC-4 допустимый ток существенно ниже, чем в AC-3 (например, у NC1-25 это 8,5 А против 25 А).
• Неверное напряжение катушки: контактор на 230 В нельзя подключать к цепи 24 В, и наоборот. Напряжение указывают в заказе.
• Отсутствие защиты от перегрузки: контактор не защищает двигатель, нужно тепловое реле или автомат защиты двигателя.
• Реверс без механической блокировки: одновременное включение двух контакторов приводит к короткому замыканию, поэтому блокировка обязательна.
• Игнорирование частоты включений: при частых пусках и тяжёлых нагрузках берут типоразмер на ступень выше.

Графики, габаритные чертежи и таблицы параметров серии NC1 собраны в справочнике по продукции.
