BZMJ — самовосстанавливающиеся конденсаторы с жидким диэлектриком

Справочник по продукции Chint · Оборудование для КРМ

Описание

Самовосстанавливающиеся шунтирующие конденсаторы серии BZMJ применяются в системах компенсации реактивной мощности. Благодаря их применению можно улучшить качество электропитания и снизить дополнительную нагрузку на силовые линии.

Соответствует: ГОСТ IEC 60831-1:2014.

Структура условного обозначения

BZMJ – X1 – X2 – X3
BZMJ: обозначение серии
X1: номинальное напряжение
X2: номинальная мощность
X3: количество фаз

Преимущества

Компактная конструкция и высокое качество благодаря передовой технологии и превосходным импортным материалам.
Возможность применения в местах с повышенной температурой окружающей среды и перепадами напряжения благодаря специальному покрытию корпуса, что обеспечивает высокие антикоррозионные свойства.
Высокие герметизирующие свойства; отходящие клеммы для удобного и надежного подключения проводов.
Стационарное исполнение удобно для монтажа, имеет элегантный вид благодаря новым монтажным штифтам.
Покраска отсутствует благодаря использованию металлического корпуса с покрытием.
В конструкции конденсаторов применяется жидкий диэлектрик, поэтому монтаж необходимо осуществлять только в вертикальном положении для сохранения всех характеристик устройства.

Условия эксплуатации

Температура окружающей среды: –25~+50 °С.
Относительная влажность: 50% при 40 °С, 90% при 20 °С.
Высота над уровнем моря: 2000 м.
Условия окружающей среды: без опасных газов и паров, взрывоопасной пыли и резких механических колебаний.

Основные технические параметры

Номинальное напряжение, кВ	AC 0,23…1,0
Номинальная частота, Гц	50/60
Номинальная мощность, кВАр	1…60
Погрешность мощности	–5…+10 %
Тангенс угла диэлектрических потерь	≤ 0,0012 (до 30 кВАр); ≤ 0,0015 (свыше 30 кВАр)
Макс. допустимое превышение напряжения	1,1 Un
Макс. допустимое превышение тока	1,3 In (1,6 In — 2 ч за 24 ч; 2,0 In — 30 мин за 24 ч)
Пусковой ток	200 In
Выдерживаемое напряжение между электродами	2,15 Un, 10 с
Выдерживаемое напряжение полюс — корпус	3,6 кВ, 60 с
Потери	≤ 0,2 Вт/кВАр
Требования к гармоникам сети	THDU ≤ 5 %, THDI ≤ 20 %
Срок службы	≥ 100 000 ч

Габаритные и установочные размеры

BZMJ — самовосстанавливающиеся конденсаторы с жидким диэлектриком: Габаритно-присоединительные размеры BZMJ (рис. 1–3) — Габаритно-присоединительные размеры BZMJ (рис. 1–3)

Таблицы выбора

BZMJ — самовосстанавливающиеся конденсаторы с жидким диэлектриком: Номенклатура BZMJ: модели на напряжения 0,23–0,45 кВ — мощность, ёмкость, номинальный ток, высота корпуса, номер рисунка — Номенклатура BZMJ: модели на напряжения 0,23–0,45 кВ — мощность, ёмкость, номинальный ток, высота корпуса, номер рисунка

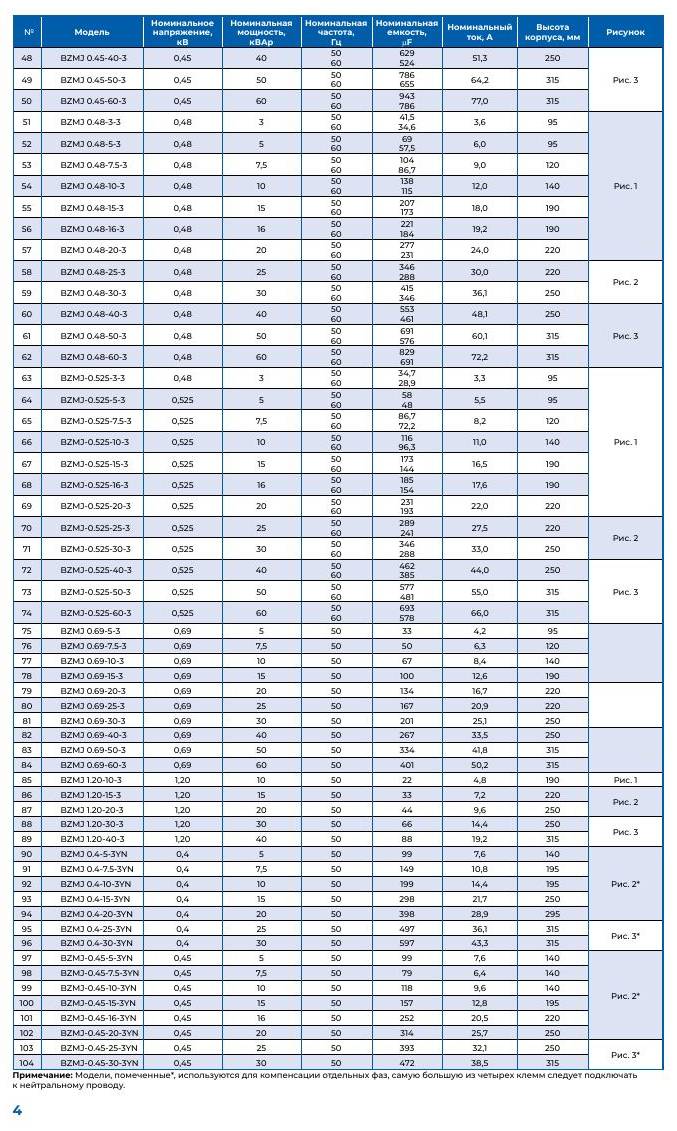

BZMJ — самовосстанавливающиеся конденсаторы с жидким диэлектриком: Номенклатура BZMJ (продолжение): модели на 0,45–0,525 кВ — мощность, ёмкость, номинальный ток, высота корпуса — Номенклатура BZMJ (продолжение): модели на 0,45–0,525 кВ — мощность, ёмкость, номинальный ток, высота корпуса
