XJ3-D — реле контроля фаз
Справочник по продукции Chint · Модульные аппараты сигнализации и управления
Описание
Реле контроля фаз XJ3-D предназначено для защиты электродвигателей и электроустановок, подключённых к трёхфазной сети, от обрыва фазы, нарушения чередования фаз, повышения или понижения напряжения.
При нормальном напряжении и правильном чередовании фаз контакты Tc и Ta замыкаются, и на катушку контактора электродвигателя подаётся управляющее напряжение. При аварии (обрыв или нарушение чередования фаз, повышение или понижение напряжения) замыкаются контакты Tc и Tb, контактор отключается, загорается индикатор причины срабатывания.
Структура условного обозначения
- XJ3-D: обозначение серии
- Х: напряжение питания — AC 380 В
Условия эксплуатации
- Степень защиты: IP20
- Температура окружающего воздуха: от -5 °C до +40 °C, среднесуточная — не более +35 °C
- Высота над уровнем моря: не более 2000 м
Основные технические параметры
| Соответствие стандартам | ГОСТ IEC 60947-5-1 |
| Напряжение питания, В | 380 |
| Номинальная частота, Гц | 50/60 |
| Диапазон настройки повышения напряжения, В | 380–460 |
| Диапазон настройки понижения напряжения, В | 300–380 |
| Время выдержки на включение при повышении напряжения, с | 1,5–4 |
| Время выдержки на включение при понижении напряжения, с | 2–9 |
| Номинальный ток контактов In, А | 3 |
| Количество переключающих контактов | 1 |
| Потребляемая мощность, Вт | не более 1 |
| Механическая износостойкость, тыс. циклов ВО | 1000 |
| Электрическая износостойкость, тыс. циклов ВО | 100 |
| Категория размещения / степень загрязнения | II / 2 |
| Установка | на DIN-рейку 35 мм |
| Сечение медного кабеля, мм² | 1,0 |
| Момент затяжки винтов, Нм | 0,8 |

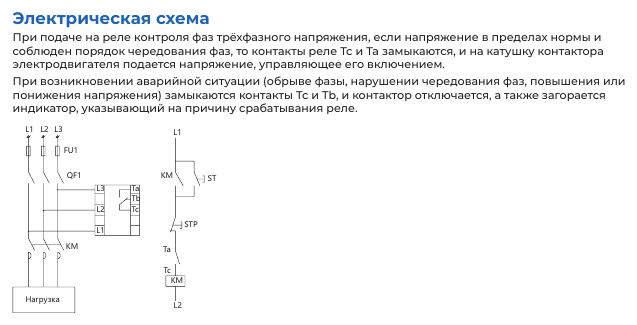

Схемы
